Anotacijų nustatymų kortelė atrodo taip:

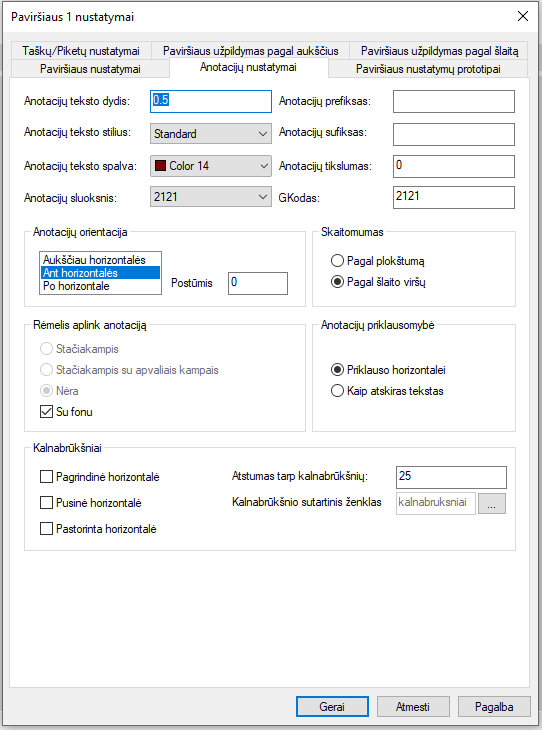

Dialogo „Paviršiaus nustatymai“ kortelės „Anotacijų nustatymai“ langas
Šis nustatymų langas susideda iš:
•Anotacijų teksto dydis – anotacijų teksto dydis.
•Anotacijų teksto stilius – anotacijų teksto stilius. Parenkamas iš tuo metu brėžinyje esančių teksto stilių.
•Anotacijų teksto spalva – anotacijų teksto spalva.
•Anotacijų prefiksas – anotacijų prefiksas. Pvz. : „E = 100 m“ prefiksas yra „E =“.
•Anotacijų sufiksas – anotacijų sufiksas. Pvz. : „E = 100 m“ sufiksas yra „m“.
•Anotacijų tikslumas – anotacijų tikslumas. Skaičių kiekis po kablelio.
•Anotacijų sluoksnis – sluoksnis, į kurį bus brėžiamos anotacijos.
•GKodas – anotacijos grafinis kodas.
•Anotacijų orientacija – anotacijos orientacija horizontalės atžvilgiu .
•Skaitomumas:
o Pagal plokštumą – anotacijos sudedamos pagal ekrano plokštumą iš kairės į dešinę taip, kad vartotojui būtų patogu skaityti. Pvz.:

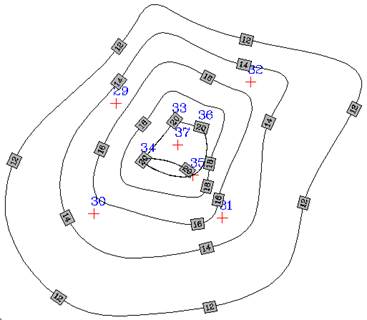

Anotacijos pagal plokštumą
o Pagal šlaito viršų – anotacijos sudedamos taip, kad anotacijų kepurėlės visuomet būtų nukreiptos į aukštesnę paviršiaus vietą (pvz.: kalno viršūnę) – šlaito viršų. Tokiu būdu suanotuotame brėžinyje gerai matosi kur braižomas paviršius žemėja, o kur kyla į viršų (aukštėja). Pvz.:

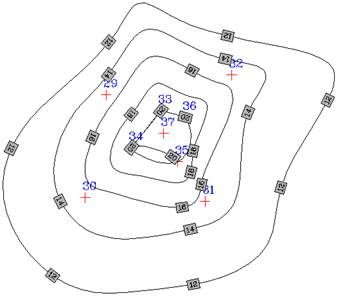

Anotacijos pagal šlaito viršų
•Rėmelis aplink anotaciją – jeigu pažymėta su fonu anotacijos fonas bus toks pats, koks brėžinio fonas. Rėmelio vaizdavimo galimybė šiuo metu išjungta.
•Anotacijų priklausomybė – anotacijos priklausomybė horizontalei. Pvz., jeigu ištrinama horizontalė bus ištrintos ir jai priklausančios anotacijos.
•Kalnabrūkšniai.
o Nustatoma, kokioms horizontalėms bus brėžiami kalnabrūkšniai. Galima brėžti pagrindinei, pusinei ir pastorintai.
o Atstumas tarp kalnabrūkšnių - nurodoma kokiu atstumu vienas nuo kito dėti kalnabrūkšnius. Kiekviena nustatymuose nurodyta horizontalė turės bent vieną kalnabrūkšnį.
o Kalnabrūkšnio sutartinis ženklas – parodomas sutartinio ženklo unikalus kodas, o paspaudus [...] galima pasirinkti kokį linijinį ženklą dėti. Pagal nutylėjimą dedamas Nuolydžio krypties rodyklės (kalnabrūkšniai) sutartinis ženklas, kurio unikalus kodas 1315.
