Brėžiant dujotiekio profilį pildoma lentelė, kurios kepurė atrodo taip:

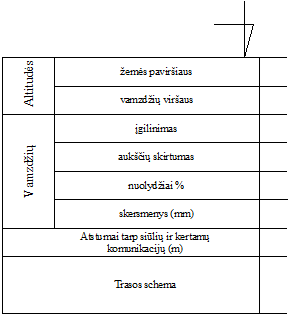

Dujotiekio profilio lentelės kepurė
Šioje lentelėje yra išvedama tokia profilio informacija:
•Grafoje Žemės paviršiaus išvedama žemės paviršiaus altitudė. Jei altitudė duomenų faile nenurodyta – ji neišvedama.
•Grafoje Vamzdžių viršaus išvedama dujotiekio vamzdžio viršaus altitudė. Jei altitudė duomenų faile nenurodyta – ji neišvedama, išskyrus atvejį, kai altitudė nenurodyta ties komunikacijos aprašymu. Tokiu atveju vamzdžio altitudė apskaičiuojama ir išvedama.
•Grafoje Įgilinimas išvedamas žemės ir vamzdžio altitudės skirtumas (vamzdžio įgilinimas nuo žemės paviršiaus). Įgilinimas neišvedamas, jei nėra nurodyta žemės arba vamzdžio altitudė.
•Grafoje Aukščių skirtumas išvedamas skirtumas tarp nagrinėjamos vamzdžio altitudės ir paskutinės nagrinėtos vamzdžio altitudės.
•Grafoje Nuolydžiai išvedamas nuolydis tarp nagrinėjamos vamzdžio altitudės ir paskutinės nagrinėtos vamzdžio altitudės, apskaičiuotas promilėmis. Promilių užrašą langelyje stengiamasi patalpinti taip, kad jis nekirstų langelio linijų.
•Grafoje Skersmenys išvedamas dujotiekio vamzdžio skersmuo.
•Grafoje Atstumai tarp siūlių ir kertančių komunikacijų viršutinėje dalyje rašomi visi išmatuoti atstumai iš eilės, o apatinėje dalyje išvedami atstumai tarp dujotiekio elementų, kurie traktuojami kaip siūlės.
•Grafoje Trasos schema atvaizduojama dujotiekio trasos schema.
