Arkų konvertavimas į laužtę

Komanda skirta objektų su arc tipo segmentais segmentavimui ir objektų plotų perkūrimui. Komanda iškviečiama keliais būdais:

•      Iškvietus meniu komandą Geo → Redaguoti → Arkų konvertavimas į laužtę  ;

•      Komandinėje eilutėje įvedus komandą IERA_GEO_SEGMENT_OBJECTS.

Iškvietus komandą reikės pasirinkti veiksmą:

•      1 Segmentuoti;

•      2 Perkurti segmentą;

Segmentuoti pasirinkimas skirtas susegmentuoti Plolyline, 2D Polyline, Spline, Revcloud, Hatch ir Mpolygon tipo matematiškai išreikštą arc tipo segmentą tiesiomis atkarpomis pagal registrų parametruose HKEY_CURRENT_USER\Software\InfoEra\Geo\GeoIrankiai\SegmentationTolerance nurodytą toleruojamą nuokrypio nuo originalios geometrijos tikslumą. Pasirinkus Segmentuoti, vartotojui pateikiamas pranešimas: Pažymėkite objektus, kuriuos norite segmentuoti:. Pažymėjus vieną ar kelis objektus su arc segmentu atliekamas persegmentavimas ir komandinėje eilutėje pateikiamas segmentuotų objektų kiekis, pvz. Segmentuota objektų: 1 iš 1. Jei tarp pažymėtame objekte nebuvo arc tipo segmentų, tai komandinėje eilutėje pateikiamas pranešimas: Segmentuota objektų: 0 iš 1.

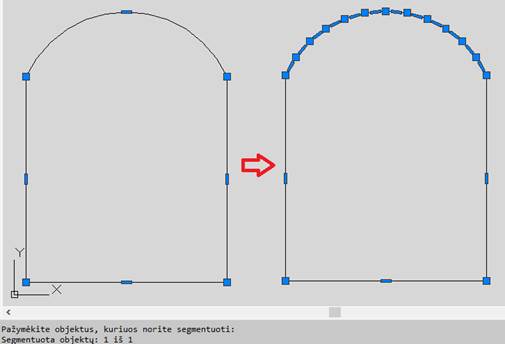

Veiksmo Segmentuoti pavyzdys

Perkurti segmentą pasirinkimas skirtas Hatch, Mpolygon ir Closed Polygon tipo objektų persegmentavimui pagal pasirinktą laužtę. Pasirinkus Perkurti segmentą vartotojui pateikiamas pranešimas Pažymėkite objektą, kurį norite performuoti:. Vartotojui pažymėjus Hatch, Mpolygon ar Closed Polygon tipo objektą toliau pateikiamas pranešimas Pažymėkite objektą, pagal kurį norite performuoti:. Vartotojui pažymėjus laužtės objektą toliau pateikiamas pranešimas Pažymėkite pirmą atkarpos tašką:. Pažymimas pirmas laužtės taškas, toliau vartotojui reikia pažymėti antrą tašką Pažymėkite antrą atkarpos tašką:. Atlikus šiuos veiksmus segmentuojamas objektas yra performuojamas ir komandinėje eilutėje pateikiamas pranešimas Objektas performuotas.

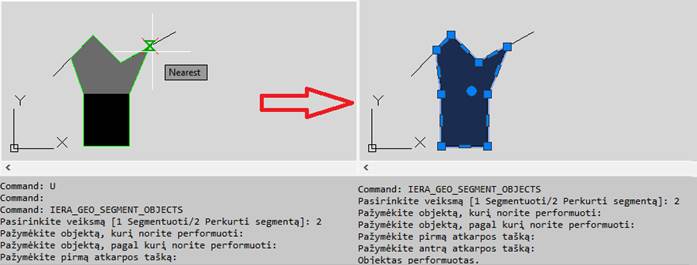

Veiksmo Priskirti segmentą pavyzdys
