Atributinių duomenų iškėlimo nustatymai

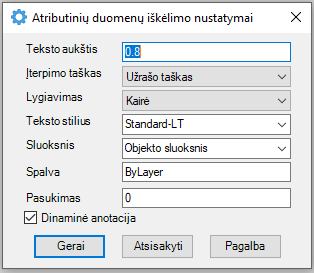

Atributinių duomenų iškėlimo nustatymų langas atrodo taip:

Atributinių duomenų iškėlimo nustatymai

Atributinių duomenų iškėlimo nustatymų dialogo lango laukai:

•      Teksto aukštis. Lauke įvestas skaičius atitinka teksto dydį brėžinyje.

•      Įterpimo taškas. Lauke pasirinkta reikšmė atitinka teksto įterpimo vietą (centroido taškas ir užrašo tekstas).

o  „Centroido taškas“ reiškia, kad tekstas bus įterptas, centriniame taške daugiakampio, į kurį patenka pažymėtas objektas.

o  „Užrašo taškas“ reiškia, kad, pagal nutylėjimą, tekstas bus įterptas objekto centroido taške.

•      Lygiavimas. Lauke pasirinkta reikšmė atitinka tekstinio objekto lygiavimą brėžinyje, objekto, kurio atributus nurodėte iškelti, atžvilgiu (kairė, centras, vidurys, dešinė, TL, TC, TR, ML, MC, MR, BL, BC, BR).

•      Teksto stilius. Lauke pasirinkta reikšmė atitinka tekstinio objekto stilių (galimi visi teksto stiliai, naudojami brėžinyje).

•      Sluoksnis. Lauke pasirinkta reikšmė atitinka sluoksnį į kurį bus įkeltas atributo tekstinis objektas (galimi visi sluoksniai, naudojami brėžinyje). Dabar galima atributų duomenis iškelti į anotuojamo objekto sluoksnį.

•      Spalva. Lauke nurodyta reikšmė atitinka spalvą, kuria bus nuspalvintas atributo tekstas brėžinyje.

•      Pasukimas. Lauke įvesta reikšmė atitinka kampą (laipsniais), kuriuo bus pasuktas tekstas brėžinyje.

•      Dinaminė anotacija – pasirinkimas. Jei ši varnelė uždėta, sukuriama dinaminė anotacija. Dinaminių anotacijų pagalba galima anotuoti objektus ir automatiškai pildyti objektų atributinę informaciją. Šios anotacijos yra susietos su anotuojamų objektų atributine informacija. Jų reikšmę galima redaguoti, anotacijos redagavimo lange, atsidariusiame du kartus paspaudus pele ant padėtos dinaminės anotacijos. Įvedus naują reikšmę, atitinkamoje (pagal nustatymus) atributinių duomenų lentelėje pasikeis objekto reikšmė. Taip pat keičiant atributinę informaciją, pasikeis ir dinaminės anotacijos tekstas. Bandant redaguoti dinaminę anotaciją su standartiniu teksto redaktoriumi ji taps paprasta anotacija.

Plačiau apie dinamines anotacijas skaitykite Geo vartotojo vadove skyriuje „Dinaminės anotacijos“.

Kai pasirinkta dinaminė anotacija, tai iškvietus komandą veiksmų seka yra tokia:

a)  programa prašo nurodyt lentelę ir lauką;

b)  pasirenkami objektai, prie kurių norite iškelti atributus;

c)  programiškai sukuriama dinaminė anotacija, kurios nustatymai perimami iš atributinių duomenų iškėlimo nustatymų;

d)  įterpiamos dinaminės anotacijos.

Kiti atributinių duomenų redaktoriaus nustatymų aprašymai pateikti prie komandų aprašymo.
