Atributinės informacijos pildymas



Kai objektui priskirtos atributinės lenteles, galima pildyti informaciją. Pirmiausia, užpildysime pasikartojančią informaciją – licencijos numerį, datą bei kitą informaciją, kuri bendra visiems brėžinio objektams.

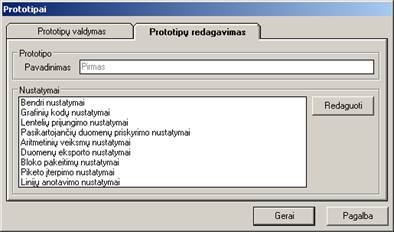

1.  Atidarome ADR nustatymų langą:





2.  Parenkame „Pasikartojančių duomenų priskyrimo nustatymai“ ir paspaudžiame redaguoti.

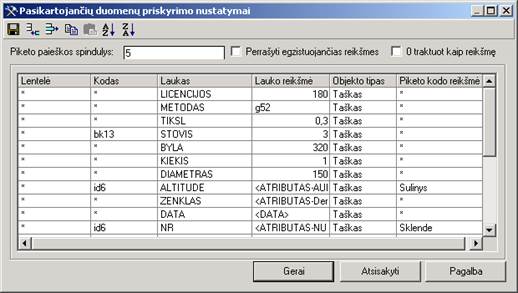

3.  Atsiranda pasikartojančių duomenų priskyrimo nustatymų langas:







4.  Stulpelyje reikšmė, užpildome visą reikalingą informaciją. Jei reikia užpildyti daugiau lentelės reikšmių, pridedame naują eilutę ir parenkame lentelę, lentelės lauką ir reikšmės stulpelyje įvedame reikalingą informaciją.

5.  Kai nustatymai parinkti, ADR meniu paspaudžiame mygtuką „Pasikartojančių duomenų priskyrimas“ .

6.  Pažymime visus objektus komandinėje eilutėje įvedę ALL, paspaudžiame „Enter“.





7.  Komandinėje eilutėje rodomas apdorojamų duomenų progresas.

8.  ADR meniu paspaudžiame mygtuką „Objekto duomenų redagavimas“

9.  Pažymime kelio ašinę liniją, kad patikrinti ar duomenys užsipildė.

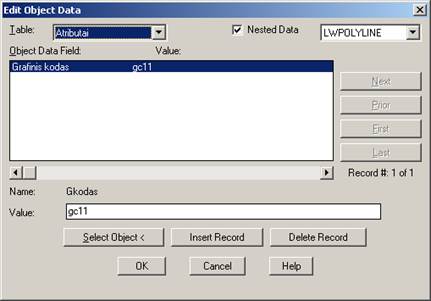

10. Atsiranda dialogas:

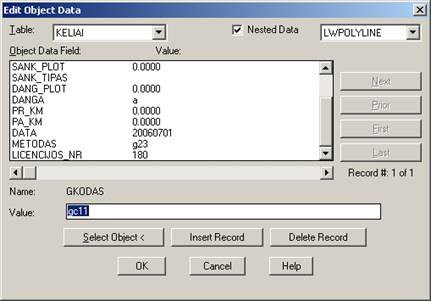

11. Laukelyje „Table“ parenkame įrašą „KELIAI“.

12. Jei duomenys užpildyti tvarkingai, galima pildyti pavienių objektų informaciją.





Užpildžius pasikartojančią informaciją, pildome atskirų objektų atributus.



1.  Išjungiame visus ženklus, kurie nepriklauso kelių specifikacijos objektams.

2.  Jei ekrane nėra „Task Pane“ lango, iš meniu parenkame   Žemėlapis -> Priemonės -> Projekto langas.

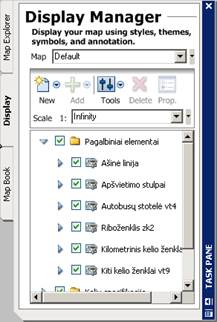

3.  Atsiranda „Task Pane“ lentelė, tada įjungiame lango krašte esančią „Display“ skiltį:





4.  GeoMAP 2005 spaudžiame mygtuką , GeoMAP 2006 mygtuką „Tools“ ir „Update map“.

5.  Palaukiame kol programa baigs vykdyti užklausas.

6.  Nuimame „varneles“ nuo įrašų „Pagalbiniai elementai“ bei „Map Base“.

7.  Ekrane lieka tik „Kelių specifikacija“ grupės objektai, kurių atributinę informaciją reikia pildyti.

8.   Kelio objektų informacija pildoma nuo kelio pradžios arba savivaldybės administracijos ribos, kilometražo didėjimo kryptimi.
