Norėdami priskirti sutartiniam ženklui atributų lentelę (es) ir reikiamas atributų reikšmes, spauskite mygtuką Atributai..., kuris yra ženklų nustatymų languose, prie pagrindinių nustatymų. Iškvietus šią komandą, pasirodo atributų priskyrimo langas:

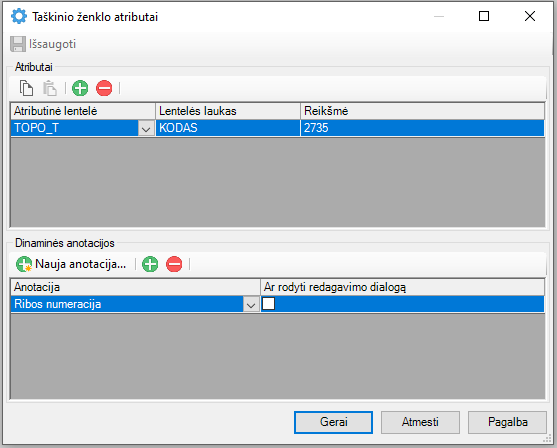

Taškinio ženklo atributų langas
Šiame lange galite priskirti atributinę lentelę su reikšmėmis ir iškelti dinaminę anotaciją kiekvienam, šiuo atveju taškiniam, sutartiniam ženklui.
Atributai srityje galite:
•Priskirti atributinę lentelę.
•Pasirinkti atributinės lentelės lauką.
•Įvesti atributinės lentelės lauko reikšmę arba pasirinkti veiksmą iš sąrašo:
o „Užklausti“ - tokiu atveju dedant sutartinį ženklą brėžinyje programa užklaus įvesti atributinės lentelės lauko reikšmę ir ją išsaugos atributinėje lentelėje.
o „Sluoksnio pavadinimas“ – įrašomas sutartinio ženklo sluoksnis.
o „Data“ – atributui bus priskirta data (metai mėnuo diena)).
o „Z“ – įrašoma aukščio reikšmė (tik linijiniams ženklams).
o „Aukštis“ – įrašoma piketo aukščio reikšmė, jeigu taškinis ženklas padedamas ant jo (tik taškiniams ženklams).
Dinaminės anotacijos srityje galite:
•Nurodyti dinaminę anotaciją. Dedant sutartinį ženklą brėžinyje bus iškelta atributinės lentelės lauko dinaminės anotacijos reikšmė.
•Nurodyti ar rodyti dinaminės anotacijos redagavimo langą. Padėjus sutartinį ženklą, prieš padedant anotacijai bus parodytas anotacijos redagavimo langas.
•Atidaryti dinaminių anotacijų nustatymų dialogą, kuriame galite sukurti naują dinaminę anotaciją arba peržiūrėti esamas dinamines anotacijas.
Pagrindinius veiksmus ženklo atributų lange galima atlikti su įrankių juostoje esančiais mygtukais:
– išsaugo ženklui priskirtus
atributus;
– nukopijuoja pažymėtas atributų
eilutes;
– įterpia nukopijuotas atributų
eilutes;
– įterpia naują eilutę sąrašo
pabaigoje;
– ištrina pažymėtas eilutes;
– atidaro dinaminių anotacijų nustatymų
langą.
Surašius norimus atributus ir paspaudus mygtuką „Gerai“ dedant ženklą jam bus priskirtos nurodytos atributinės lentelės su nurodytais laukais bei reikšmėmis. Atributų priskyrimas galimas taškiniams, linijiniams ir plotiniams ženklams.
