Automatinis teksto išdėstymas

Komanda skirta tekstui arba tekstiniams objektams, kai tekstai yra susikirtę.

Komandą galima iškviesti šiais būdais:

•      su meniu komanda Geo įrankiai → Tekstas → Automatinis tekstų išstumdymas ;

•      komandinėje eilutėje įvedus komandą  iera_geo_irankiai_auto_text_positioning.

Iškvietus komandą tolimesnių veiksmų seka tokia:

•      Pažymėkite objektus: – nurodykite tekstinio tipo objektus (TEXT ir/arba MTEXT), kuriuos reikia išdėstyti nesikertančiai.

•      Nurodykite zonos spindulį tekstų išdėstymui: - nurodykite maksimalų spindulio dydį tekstams išdėstyti nesikertančiai (zona, kurioje ieškos artimiausios laisvos vietos tekstui nuo dabartinės jo pozicijos).

Komandos vykdymo metu, apatiniame dešiniajame programos lango kampe bus rodoma progreso juosta. Norint nutraukti komandą reikia palaikyti ESC mygtuką.

Įvykdžius komandą tarp pažymėtų objektų rastus tekstus programa išdėsto taip, kad jie nesikirstų su kitais objektais. Komanda išskirsto tik tekstus, kurie yra įjungtuose sluoksniuose.

Jeigu įvestas per mažas spindulys ir nepavyksta tam tikrų tekstų išdėstyti, programa atidaro nemodalinį dialogą. Jame išskleidus grupę, galima matyti nepastumdytų objektų sąrašą, pažymėjus įrašą tame sąraše išdidinamas pažymėtas objektas. Vartotojas rankomis pasistumia objektą. Kai nėra nesikertančių objektų sąraše, jie pašalinami iš sąrašo.

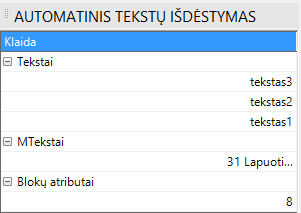

Nepavykus išdėstyti tekstinius objektus nesikertančiai, nemodalinis dialogas „Automatinis tekstų išdėstymas“:

Pavyzdys:
