GIS duomenų tikrinimo nustatymų parametrai
Tikrinami objektų tipai:
•Blokas (BLOCK). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas, bloko pavadinimas bei spalva.
•Tekstas (TEXT arba MTEXT). Pažymėjus varnelę, tikrinamas sluoksnis, teksto stilius, spalva.
•Linija (LINE arba 2DPOLYLINE, arba 3DPOLYLINE, arba LWPOLYLINE). Pažymėjus varnelę, tikrinamas sluoksnį, objekto tipą, linijos tipą, spalvą.
•Štrichas (HATCH). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas, spalva.
•Taškas (POINT). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas (POINT), spalva.
•Atributas (ATTRIBUTES). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas (ATTDEF), spalva.
•Multilinija (MLINE). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas, linijos tipas, spalva.
•Splainas (SPLINE). Pažymėjus varnelę, tikrinamas sluoksnis, objekto tipas, linijos tipas bei spalva.
Ar tikrinti:
•Objekto pavadinimą. Pažymėjus varnelę tikrinami objektų pavadinimai. Atžymėjus varnelę Bendro tikrinimo kortelėje neaktyviais tampa pilno tikrinimo objekto tipai, teksto stilius, linijos tipas, objekto spalva, G Kodas. Inžinerinių tinklų tikrinimo kortelėje tampa neaktyvūs visi 4 pilno tikrinimo pasirinkimai.
•Teksto stilių. Pažymėjus varnelę tikrinami objekto „Tekstas“ tipo stiliai.
•Linijos tipą. Pažymėjus varnelę tikrinamas objekto linijos tipas.
•Objekto spalvą. Pažymėjus varnelę tikrinama objekto spalva.
•G Kodą. Pažymėjus varnelę patikrinami geografiniai kodai, unikalūs raidiniai ir tekstiniai geografinių objektų žymekliai.
Sluoksnių tikrinimas:
•Sluoksnio spalva. Pažymėjus varnelę tikrinama sluoksnio spalva (turi atitikti spalvą, nurodytą standartų faile).
•Sluoksnio linijos tipas. Pažymėjus varnelę tikrinamas sluoksnio linijos tipas (turi atitikti linijos tipą, nurodytą standartų faile).
•Sluoksnio linijos storis. Pažymėjus varnelę tikrinamas sluoksnio linijos storis (turi atitikti linijos storį, nurodytą standartų faile).
Kita:
•Tikrinti tekstų stilius. Pažymėjus varnelę tikrinami brėžinio tekstų stiliai (brėžinyje esančių tekstų stiliai turi atitikti nurodytus standartų faile). Tikrinamas pavadinimas, šriftas bei dydis.
•Tikrinti linijų tipus. Pažymėjus varnelę tikrinami brėžinio linijų tipai (brėžinyje esančių linijų tipai turi atitikti nurodytus standartų faile). Tikrinamas tik pavadinimas.
•Tikrinti štrichų tipus. Pažymėjus varnelę tikrinami brėžinio štrichų tipai (brėžinyje esančių štrichų tipai turi atitikti nurodytus standartų faile). Tikrinamas pavadinimas bei spalva.
Atidarytas brėžinys tikrinamas pagal:
1. „Standard.dws“ failą;
2. tekstinį failą („GKTR_Objects.txt“).
Kiti GIS duomenų tikrinimo nustatymai:
•Rodyti objektų skaičių sluoksniuose. Šis parametras reiškia, kad atlikus pilną brėžinio tikrinimą tvarkingam brėžiniui, pasirodys sąrašas, kuriame surašyti sluoksniai ir juose esančių objektų kiekiai (žr. pav. „Objektų kiekiai sluoksniuose“). Užvedus pelę ant atitinkamo sluoksnio bus parodomas jo aprašymas.

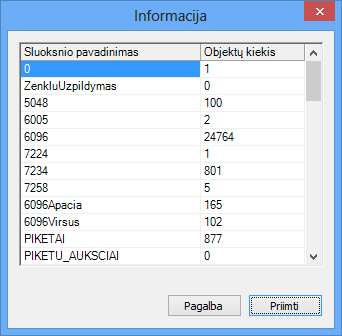

Objektų kiekiai sluoksniuose
•Atlikti brėžinio išvalymą. Pažymėtas parametras reiškia, kad GIS duomenų tikrinimo funkcija brėžinio tikrinimo pabaigoje atliks išvalymą. „Purge“ komanda suteikia galimybę pašalinti nenaudojamus objektus iš brėžinio. (Pastaba. „Purge“ komanda nepašalina bevardžių objektų (nulinio ilgio geometrijos arba tuščių text ar mtext objektų) iš blokų arba užrakintų sluoksnių).
Dalinio tikrinimo klaidų auselę sudaro stulpeliai:
o Klaidos aprašymas – glaustas klaidos aprašas.
o Veiksmas – išskleidžiamasis sąrašas, kuriame pateikti klaidos sprendimo būdai.
Pilno tikrinimo auselėje yra stulpeliai:
o Sluoksnis – sluoksnis, kuriame tam tikras objektas neturėtų būti.
o Objektas – objektų grupė (blokas, linija, tekstas ar kt.) ir jos pavadinimas arba tipas.
o Spalva – objekto spalva.
o Kiekis – objektų skaičius brėžinyje.
o Klaidos aprašymas – glaustas klaidos aprašas.
o Veiksmas – išskleidžiantis sąrašas, kurio reikšmės priklauso nuo objektų grupės (blokas, linija, tekstas ar kt.).
o Sprendimas – išskleidžiantis sąrašas, kurio reikšmės priklauso nuo sluoksnio, kuriame yra atitinkamas objektas, bei pasirinkto veiksmo.
Automatinio klaidų taisymo dialoge vartotojas gali susirikiuoti eilutes pagal bet kurį stulpelį. Automatinio taisymo langų ir stulpelių dydį galima keisti. Pakeitimai įsimenami visam laikui, iki kito pakeitimo.

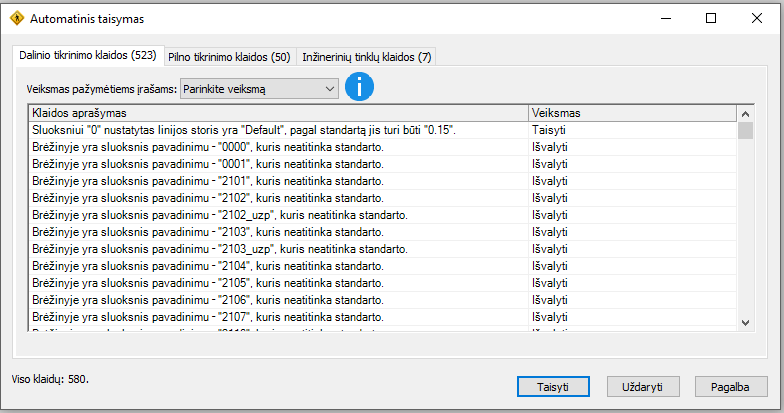

Dalinio tikrinimo klaidų sąrašas

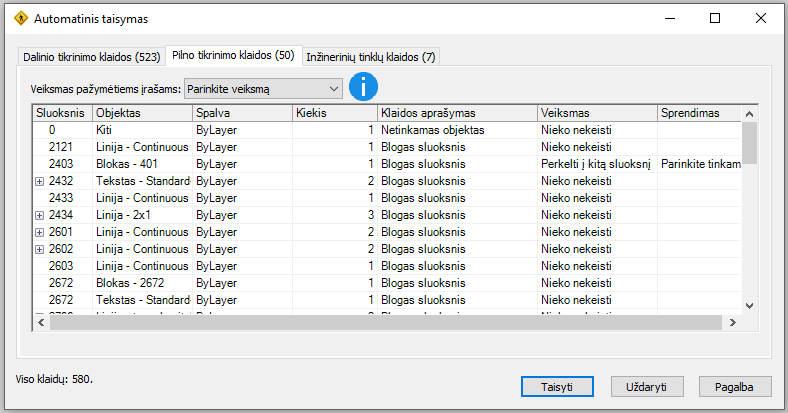

Pilno tikrinimo klaidų sąrašas

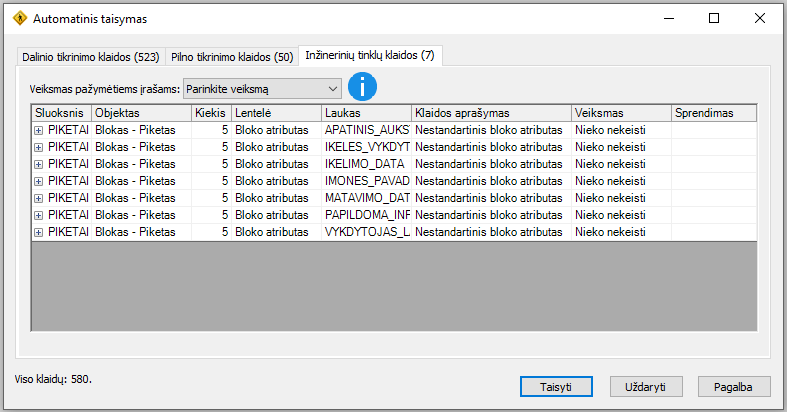

Inžinerinių tinklų klaidos
