Bloko atributų konvertavimas į tekstus

Komanda skirta blokų atributų tekstinių reikšmių sukūrimui.

Komandą galima iškviesti keliais būdais:

•      su meniu komanda Geo įrankiai → Veiksmai su blokais → Bloko atributų konvertavimas į tekstus ;

•      komandinėje eilutėje įvedus komandą  GEOMAP_IRANKIAI_BLOKOATRIBUTAIITEKSTA.

Iškvietus komandą tolesnių veiksmų seka tokia:

•      Ar susprogdinti blokus [1 Taip/ 2 Ne] <1 Taip>: – jei norite, kad komanda susprogdintų blokus, spauskite ENTER, priešingu atveju, nurodykite, kad bloko sprogdinti nereikia.

•      Naudoti [1 Bloko sluoksnį/ 2 Bloko Aprašymo sluoksnius] <1 Bloko sluoksnį>:  – jei norite, kad atributų tekstai būtų dedami į bloko sluoksnį pasirinkite – „bloko sluoksnį“; norint, kad atributų tekstai būtų dedami į bloko aprašymo sluoksnius pasirinkite „bloko Aprašymo sluoksnius“.

•      Atributus konvertuoti į [1 Tekstą/ 2 Multitekstą] < 1 Tekstą>: - jei norite, kad atributai būtų konvertuoti į vienos eilutės tekstus, spauskite ENTER. Priešingu atveju įveskite M (multitekstą) ir spauskite ENTER.

•      Pažymėkite objektus, kurių atributus vaizduosite: – turite pažymėti blokus, kurių atributus vaizduosite.

Galiausiai sukuriami bloko atributų tekstiniai objektai MTEXT tipo, jie paveldi visas atributų savybes: spalvą, sluoksnį, pasukimo kampą, išlyginimą.

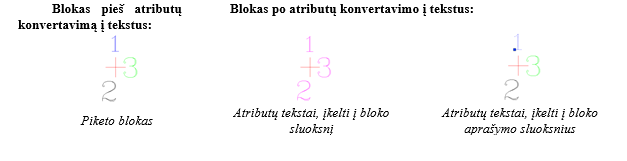

Pavyzdys.

Pastaba: Jei bloko nesprogdiname, tai brėžinyje lieka tik bloko atributai konvertuoti į tekstą, visi kiti objektai trinami.
