Brėžinio valymas

Komanda skirta ištrinti vienodiems (dubliuotiems) objektams iš nurodytų sluoksnių.

Komandą galima iškviesti šiais būdais:

•      su meniu komanda Geo įrankiai → Trynimas → Brėžinio valymas  ;

•      komandinėje eilutėje įvedus komandą  BREZINIOVALYMAS.

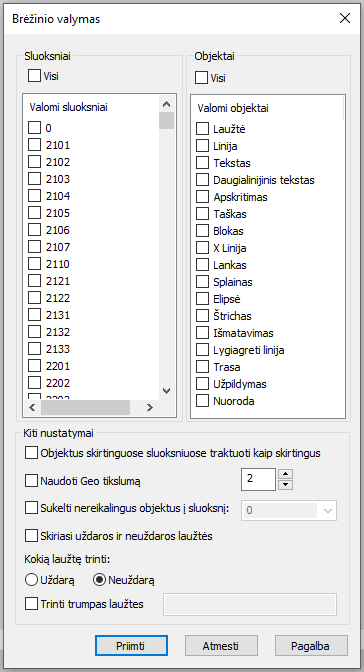

Iškvietus komandą pasirodo langas Brėžinio valymas. Galite nusirodyti iš kurių sluoksnių ir kokius objektus norite ištrinti.

Galima pasirinkti tokius nustatymus:

•      Objektus skirtinguose sluoksniuose traktuoti kaip skirtingus –  jei pasirinksite šį nustatymą, vienodi objektai esantys skirtinguose sluoksniuos nebus ištrinti.

•      Naudoti Geo tikslumą – jei pažymėsite varnelę,  bus naudojamas Geo nustatymuose nurodytas tikslumas. Jei varnelės nežymėsite, bus naudojamas tikslumas, nurodytas šalia esančiame lauke (šiuo atveju 2 skaičiai po kablelio). Tikslumas naudojamas analizuojant objektus (palyginant jų koordinates);

•      Sukelti nereikalingus objektus į sluoksnį – galimybė  sukelti nereikalingus objektus į pasirinktą sluoksnį. Jei pasirinksite varnelę ir nurodysite reikiamą sluoksnį, nereikalingi objektai nebus ištrinti, o sukelti į nurodytą sluoksnį.

•      Skiriasi uždaros ir neuždaros laužtės – pažymėjus varnelę bus traktuojama, kad uždaros ir neuždaros laužtės yra skirtingos. Jei varnelė nepažymėta traktuojama, kad jos vienodos (jei jų verteksų koordinatės yra vienodos). Tuomet reikia nurodyti kurią iš laužčių trinti (uždarą ar neuždarą).

•      Trinti trumpas polilinijas – pažymėjus varnelę reikia nurodyti laužtės ilgį. Visos laužtės, esančios iki nurodyto ilgio, bus ištrintos (šiuo atveju nurodytas ilgis 5).
