GIS GeoMap duomenų bazės schema

GIS GeoMap 2013 programinės įrangos versijoje visi integruoti objektai saugomi GIS duomenų bazėje (PostgreSQL + PostGIS) – integravimo metu CAD objektai (taškai, linijos, polilinijos, tekstai, blokai, multilinijos, štrichai ir pan.) paverčiami į GIS objektus (taškas, linija, plotas) su visa reikiama atributika, kad būtų galima atkurti į CAD objektus. GIS objektai saugomi GIS duomenų bazėje, todėl jie prieinami redagavimui. Objektų atributika saugoma atributiniuose laukuose prie objekto.

Objektai saugomi grupėmis, paremtomis „CAD pagal GKTR“ reglamento objektų grupavimu:

1.  Reljefas

2.  Geodezinis pagrindas

3.  Administraciniai vienetai

4.  Augalija ir žemėnaudos

5.  Hidrografija

6.  Transporto infrastruktūra

7.  Statiniai

8.  Inžineriniai tinklai:

a.  Bendri tinklai

b.  Vandentiekis

c.  Šilumotiekis

d.  Ryšiai

e.  Naftotiekis

f.   Buitinis ir ūkinis nuotekų tinklas

g.  Lietaus ir drenažo tinklas

h.  Elektra

i.   Dujotiekis

9.  PIKETAI

10. KITA

Kiekviena grupė turi „POINT“ (taškinį) ir „LINE“ (linijinį) objektų rinkinį. Kai kurie objektai priklauso grupėms, kurios papildomai turi „POLYGON“ (plotinį) objektų rinkinį.

AutoCAD objektų kaupimas:

•      „Point“, „Block“, „Text“, „MText“ (visi kurie turi tik vieną pagrindinį tašką „base point“) – saugomi taškiniuose (point_) grupių rinkiniuose, pagal sluoksnį priskiriant atitinkamai grupei.

•      „Line“, „Polyline“, „MLine“, „Spline“, „2DPolyline“ (visi, kurie linijiniai) – saugomi linijiniuose (line_) grupių rinkiniuose, pagal sluoksnį išskirstant į atitinkamas grupes.

•      Uždaros polilinijos ar multilinijos, štrichai ir kiti plotiniai objektai saugomi plotiniuose (polygon_) rinkiniuose.

* Uždaros (Closed) multilinijos ir polilinijos pagal konfigūraciją gali būti saugomos linijiniuose arba plotiniuose rinkiniuose. Tai nusirodo duomenų kaupimo taisyklėse.

Duomenų bazėje esančios sisteminės lentelės ieraObject aprašymas:

Lentelė aprašo laukus, kurie skirti informacijos saugojimui norint GIS objektą paversti į CAD.

objectType galimos reikšmės:

  eBlockReference = 1,                                  – Blokas - saugomas point_ lentelėj.

  eText = 2,                               – Tekstas – saugomas point_lentelėj

  eMText = 3,                             – Multitekstas – saugomas point_lentelėj

  ePoint = 4,                              – Taškas – saugomas point_lentelėj

  eLine = 5,                               – Linija – saugoma line_lentelėj

  ePolyLine = 6,                          – Laužtė – saugoma line_lentelėj

  e2dPolyLine = 7,                       – 2DLaužtė- – saugoma line_ arba jeigu „Closed“ polygon_lentelėj

e3dPolyLine = 8,                       – 3DLaužtė - – saugoma line_ arba jeigu „Closed“ polygon_lentelėj

eIeraKelinis = 9,                       – InfoEra GeoMap kelinis objektas – saugomas line_lentelėj

  eHatch = 10,                            – Štrichas – saugomas polygon_ lentelėj

  eMLine = 11,                            – Multilinija - (saugoma pagrindinė ašis) line_ lentelėje

  eArc = 12,                               - Lankas - (saugomas kaip laužtė) line_ lentelėje

eSpline = 13                            – Splainas - (paverčiamas į laužtę) line_lentelėje

eIeraLinijinis = 14,                    - GeoMap linijinis objektas. Paverčiamas į laužtę. Parametrai saugomi atkūrimui line_ lentelėje

eIeraSkardis = 15,                    - GeoMap skardžio objektas. Paverčiamas į atskirus objektus (skardžio viršaus liniją, apačia ir skardį) line_lentelėje.

eIeraSlaitas = 16,                     - GeoMap šlaito objektas. Paverčiamas į atskirus objektus (šlaito viršaus liniją, apačią ir šlaitą) line_lentelėje.

eIeraSlaitasFull = 17                 - GeoMap šlaito objektas.

Duomenų bazėje esančios lentelės line aprašymas (lentelė line paveldi visus lentelės ieraObject laukus):

Duomenų bazėje esančios lentelės point aprašymas (lentelė point paveldi visus lentelės ieraObject laukus):

Duomenų bazėje esančios lentelės polygon aprašymas (lentelė polygon paveldi visus lentelės ieraObject laukus):

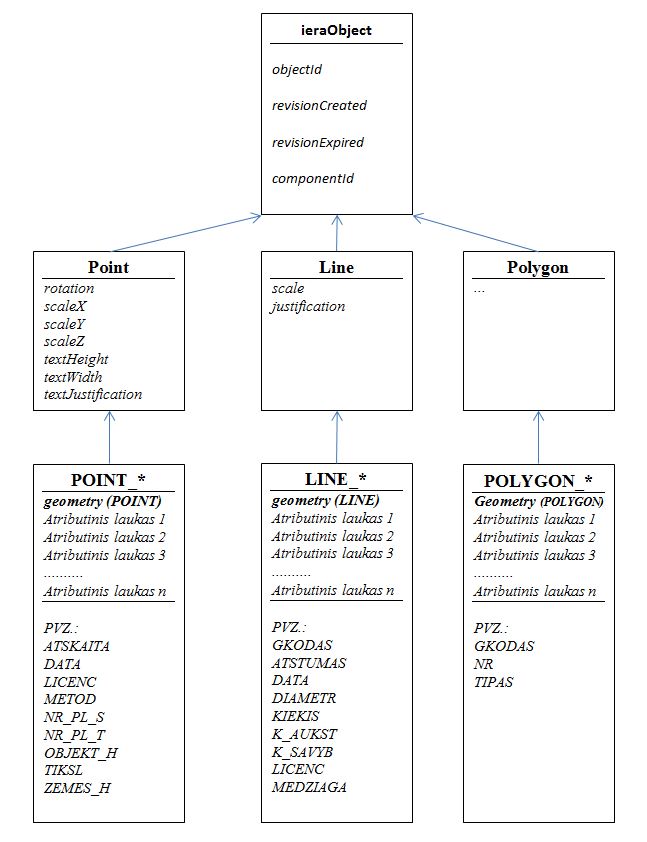

Objektų paveldėjimo schema:

Duomenų grupavimas ir duomenų lentelės

GIS Duomenų bazėje topografiniai objektai pasiekiami šioje lentelėse:
