Integravimo metu padarius pauzę atidaroma objektų apjungimo paletė, kurios pagalba galima apjungti naujus ir jau suintegruotus objektus duomenų bazėje.

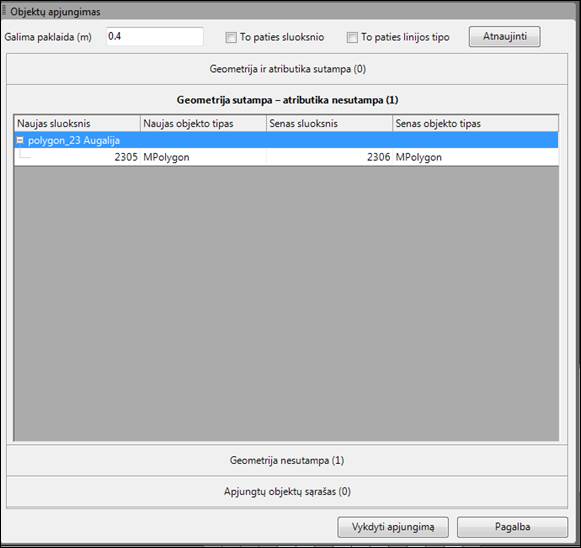

Duomenų apjungimo paletė
Paletėje esančios dalys:
•Geometrija ir atributika sutampa – šioje srityje atvaizduojami objektai, kurie geometriškai sutampa pagal galimą paklaidą ir atributiką, ir automatiškai gali būti apjungti programos. Ši sritis padalinta į dvi dalis. Kairėje pusėje yra naujų objektų sąrašas (nurodomas naujo objekto sluoksnis ir tipas). Dešinėje pusėje yra senų, jau suintegruotų, objektų sąrašas (seno objekto sluoksnis ir tipas).
•Geometrija sutampa – atributika nesutampa – ši sritis taip pat padalinta į dvi dalis. Kairėje pusėje yra naujų objektų sąrašas (nurodomas naujo objekto sluoksnis ir tipas). Dešinėje pusėje yra senų, jau suintegruotų, objektų sąrašas (seno objekto sluoksnis ir tipas). Ant norimo įrašo paspaudus du kartu pele atidaromas dialogas, kuriame pateikiama informacija apie atributikos nesutapimus.

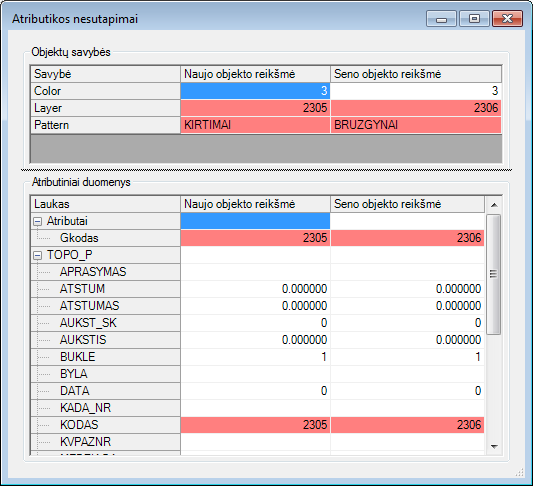

Atributikos nesutapimų dialogas
•Geometrija nesutampa – čia pateikiami objektai, kurie neturi atitikmens patenkančio į galimą geometrijos paklaidą. Atitinkamai senų ir naujų objektų pusėse surašomi objektai, kurie neturi su kuo susijungti.
•Apjungtų objektų sąrašas – šiame sąraše surašomi jau apjungti objektai. Pateikiamos tokios apjungtų objektų savybės: sluoksnis, objekto tipas, spalva ir linijos tipas / stilius / užpildas.
Galima paklaida – nurodomas atstumas nuo ribos (metrais), kuriuo bus ieškoma objektų apjungimui.
To paties sluoksnio – pažymėjus šį pasirinkimą, bus apjungiami tik tie objektai, kurie yra to paties sluoksnio.
To paties linijos tipo – pažymėjus šį pasirinkimą, bus apjungiami pateikiami tik tie objektai, kurie yra to paties linijos tipo.
Mygtukas „Atnaujinti“ – skirtas atnaujinti objektus paletėje.
Mygtukas „Vykdyti apjungimą“ – skirtas apjungimo vykdymui. Jį paspaudus, apjungiami objektai, kurių atributai ir geometrija sutampa. Jeigu yra tokių objektų, kurių geometrija sutampa, o atributika ne – programa apie tai įspėja. Apjungiant objektus, kurių atributika nesutampa, visada laikoma, jog naujas objektas yra teisingesnis, todėl apjungtam objektui suteikiamos naujojo objekto atributikos reikšmės. Apjungimą vykdyti galima keletą kartų. Jei sustabdyto metu buvo atliekamas brėžinyje ar duomenų apjungimo dialoge pakeitimas, tai programa pateikia pranešima, kad prieš vykdant apjungimą, reikia paspausti mygtuką „Atnaujinti“.
Mygtukas „Pagalba“ – skirtas komandos aprašymo iškvietimui.
