Grafinių kodų nustatymų lange yra pasirinkimas Naudoti prototipo duomenis. Pažymėjus varnelę komandos Grafinių kodų priskyrimas objektams dialogo iškleidžiamajame sąraše yra pateikiami aktyvaus prototipo (Geo -> Nustatymai) Gkodai. Šiame nustatymų lange esančioje lentelėje aktyvaus prototipo Gkodai yra nevaizduojami, jų negalima redaguoti. Peržiūrėti Gkodus galima vykdant komandą. Komandos Grafinių kodų priskyrimas objektams dialogo iškleidžiamajame sąraše informacija gali būti pateikiama dviem būdais:
•Surikiuota pagal aprašymą.
•Surikiuota pagal Gkodą.

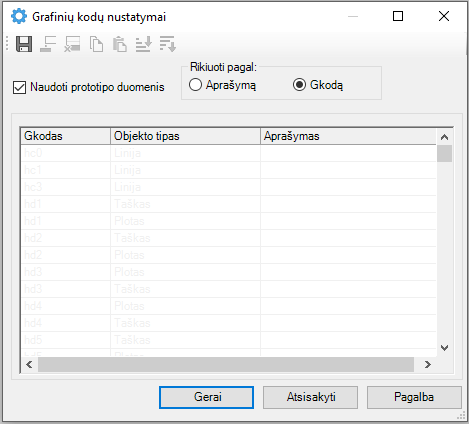

Grafinių kodų nustatymai naudojant prototipo duomenis
Nepažymėjus varnelės prie Naudoti prototipo duomenis, yra rodoma vartotojo suvesta informacija. Šiame lange esančioje lentelėje yra trys laukai: Gkodas, Objekto tipas ir Aprašymas, kuriuos galima redaguoti. Lauke Gkodas nurodomas grafinis kodas, kuris gali būti priskiriamas lauke Objekto tipas nurodytam objekto tipui. Objekto tipas gali būti linija, taškas arba plotas. Lauke Aprašymas gali būti įrašyta informacija apie konkretų objektą.

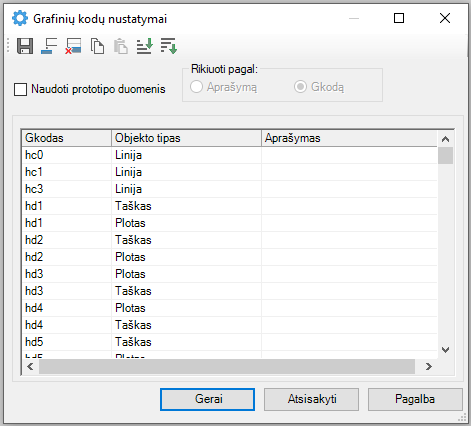

Grafinių kodų nustatymai
Nustatymų lango viršuje yra įrankių juosta, kurios mygtukus naudodami galite pridėti naujus įrašus, juos šalinti, kopijuoti, įterpti, saugoti, rūšiuoti. Apie tai plačiau skaitykite skyrelyje Įrankių juostos naudojamos nustatymuose.
