Komanda „Išilginio profilio braižymas“ skirta brėžinyje sukurti išilginį profilį nuo nurodytos kelio kilometro reikšmės, formuojant atlitudės užrašą kas 10m, 20m, 50m arba 100m (priklauso nuo pasirinkto horizontalaus mastelio: 10000:, 1:5000, 1:4000, 1:1000). Kelio kilometro reikšmė apskaičiuojama pagal įvestą kelio pradžios (KM) reikšmę.
Komanda gali būti iškviečiama šiais būdais:
•Paspaudus mygtuką ;
•Komandinėje eilutėje įvedę komandos pavadinimą „GEOMAP_TRAIN_BRAIZYTI_ISILGINI“.
Iškvietus komandą tolimesnių veiksmų seka tokia:
1. Įveskite horizontalų mastelį. Horizontalaus mastelio reikšmė gali būti 1:1000; 1:2000; 1:4000; 1:5000 arba 1:10000.
2. Pažymėkite kelio ašinę liniją. Pasirinktas objektas turi būti POLYLINE tipo.
3. Įveskite profilio pradžios KM. Pradinis kilometras nuo kurio turi būti braižomas profilis.
4. Įveskite altitudžių atskaitą. Ši atskaita nurodo, nuo kokios pradinės aukščio reikšmės brėžti altitudžių statmenis skersiniame profilyje.
5. Nurodykite profilio sukūrimo vietą. Profilio sukūrimo vieta nurodoma su pele bakstelėjus brėžinyje.
Atlikus šiuos veiksmus, funkcija „Išilginio profilio braižymas“ sukurs išilginį profilį nuo nurodytos kelio kilometro reikšmės, formuojant atlitudės užrašą kas 10m, 20m, 25m, 50m arba 100m (priklauso nuo pasirinkto horizontalaus mastelio: 10000:, 1:5000, 1:4000, 1:2000, 1:1000) (pav. „Išilginis profilis“). Jei pasirinktas horizontalus mastelis 1:1000, tai žingsnis – 100m; jei 1:2000, tai žingsnis – 50m; jei 1:4000, tai žingsnis – 25m; jei 1:5000, tai žingsnis – 20m, jei 1:10000, tai žingsnis – 10m.
Vertikalus mastelis – 1:100.

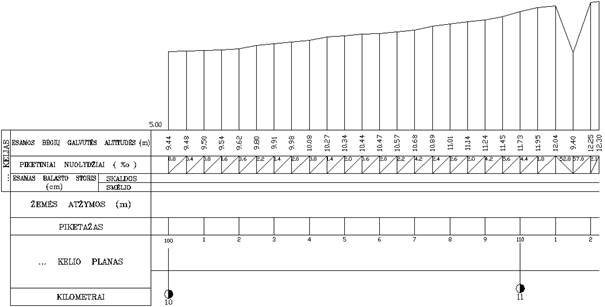

Išilginis profilis (mastelis – 1:5000)
Piketiniai nuolydžiai skaičiuojami (%o) taip:
(H1-H2)/S*1000
Čia:
H1 ir H2 – esamų bėgių galvučių altitudės (m).
S – realus atstumas tarp esamų bėgių galvučių altitudžių.
