Komanda skirta šlaito išbraižymui. Komanda iškviečiama keliais būdais:
•iškvietus meniu komandą Geo → Ženklai → Šlaitas mygtuku ;

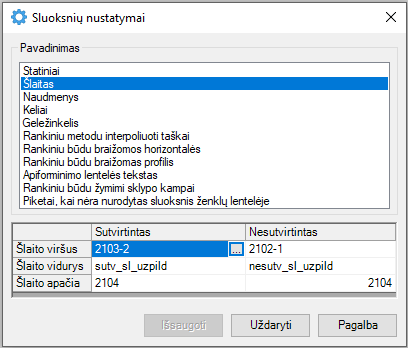

Brėžiamo šlaito nustatymus galite nustatyti iškvietus komandą Geo → Nustatymai → Sluoksnių nustatymai ir iš sąrašo pasirinkę Šlaitas:
Galite koreguoti tokius brėžiamų šlaitų (sutvirtinto ir nesutvirtinto) nustatymus:
•Laukelyje Šlaito viršus nurodykite šlaito viršaus sutartinį ženklą.
•Laukelyje Šlaito vidurys nurodykite šlaito vidurio sutartinį ženklą.
•Laukelyje Šlaito apačia nurodykite šlaito apačios sutartinį ženklą.
Iškvietus komandą veiksmų seka yra tokia:

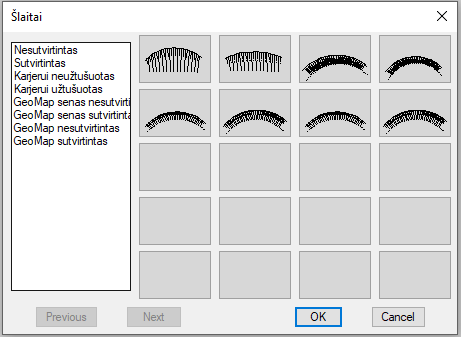

•Nurodykite šlaito tipą. Šlaito tipas nurodomas šlaito tipo pasirinkimo lange:
•Su klaviatūra įveskite reikiamą užpildymo mastelį.
•Nurodykite šlaito viršų taškais arba linijomis:
o Pirmu atveju reikia nurodyti taškus su pele. Įvedę paskutinį šlaito viršaus tašką spauskite Pabaiga.
o Antru atveju, reikia pažymėti linijas, esančias brėžinyje. Nurodant šlaito viršų programa linijų taškus ima nuo tos linijos pusės prie kurios arčiau buvo pažymėta. Po to nurodykite, ar visa linija sudarys šlaito viršų. Į klausimą atsakykite „Taip“, jei norite, kad visa linija sudarys šlaitą, priešingu atveju atsakykite „Ne“. Nurodę šlaito viršų spauskite ENTER. Palaikomi linijų tipai: laužtė, 2D laužtė, 3D laužtė, splainas.
•Baigus šlaito viršaus nurodymą, užklausiama ar išlyginti liniją.
•Analogiškai kaip ir šlaito viršų – nurodykite šlaito apačią (taškais arba linijomis).
•Nurodykite, ar šlaito brūkšniai statmeni šlaito viršui.
•Išbraižomas šlaitas ir užklausiama, ar pašalinti šlaito apačią. Į klausimą atsakykite „Taip“, jei norite, kad šlaito apačia būtų panaikinta, priešingu atveju atsakykite „Ne“.
•Jei norite kartoti šlaito braižymą spauskite ENTER, priešingu atveju spauskite ESC.
