Laužtės pratęsimas/sukūrimas

Komanda skirta pratęsti jau esamą laužtę arba sukurti naują.

Komandą galima iškviesti šiais būdais:

•      su meniu komanda Geo įrankiai → Veiksmai su laužtėmis → Laužtės pratęsimas/sukūrimas ;

•      komandinėje eilutėje įvedus komandą  GEOMAP_IRANKIAI_LAUZTESPRATESIMAS.

Iškvietus komandą tolimesnių veiksmų seka tokia:

•      Nurodykite laužtės segmentą kurį pratęsti: – pelės pagalba brėžinyje nurodykite laužtės segmentą, kurį reikia pratęsti.

•      Įveskite laužtės pakeitimo dydį <10>: – nurodykite laužtės pakeitimo dydį. Jei laužtė pažymima galuose ir jei įvestas pakeitimo dydis teigiamas – laužtė prailginama, jei neigiamas – sutrumpinama. Rodyklė nurodo prailginimo/sutrumpinimo kryptį.

Žemiau yra pavyzdžiai, kurie padės lengviau suprasti komandos veikimą.

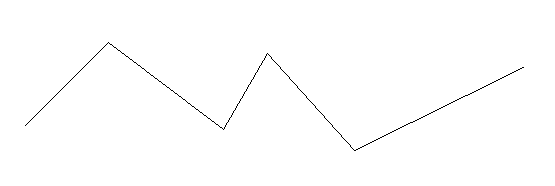

Pradinis vaizdas:

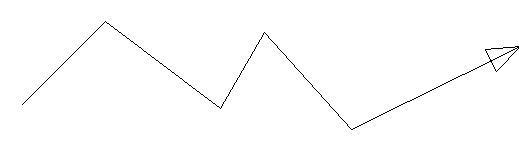

Pažymėjus prie linijos galo – rodyklė nurodo pratęsimo kryptį:

Įvesti galima ir teigiamą, ir neigiamą reikšmę. Jei teigiama – laužtės paskutinis verteksas perkeliamas (nekuriamas naujas) nurodyta kryptimi. Jei reikšmė neigiama – verteksas perkeliamas priešinga kryptimi.

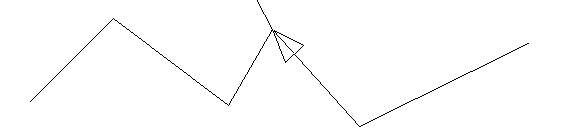

Pažymėjus ant laužtės vidurio – rodyklė nurodo naujos laužtės brėžimo kryptį:

Įvesti galima ir teigiamą, ir neigiamą reikšmę. Jei teigiama – sukuriama nauja laužtė nurodyta krypti, jei neigiama – priešinga kryptimi. Sukurta laužtė paveldi visas “motininės” laužtės savybes bei atributinius duomenis.
