Ši komanda analogiška komandai Linijų anotacijos. Tačiau, kai laužtė sudaryta iš trumpų atkarpų, anotacijos surašomos lentelėje.
Komanda iškviečiama keliais būdais:
•iškvietus meniu komandą Geo → Užrašai → Linijų anotacija su
lentele mygtuku ;
•komandinėje eilutėje įvedus komandą GEOMAP_LINIJUANOTACIJOS2.
Iškvietus komandą tolesnių veiksmų seka tokia:
Pažymėkite anotuojamą liniją ar laužtę <‘X‘ - Nustatymai>: - pažymėkite laužtę, kurią norite anotuoti.
Įveskite atstumą iki kurio anotacijos dedamos į lentelę: - įveskite atstumą, iki kurio anotacijos dedamos į lentelę.
Toliau programa prašo nurodyti kaip Užpildyti lentelę rūšiuojant įrašus pagal: [1 Pagal laužtės kryptį/2 Pagal piketų numerius]. Jei pasirinksite pagal laužtės krytį – programa pradeda pildyti lentelę nuo mažiausio laužtėje esančio vertekso numerio, o toliau eina pagal laikrodžio rodyklę, jei pasirinksite pagal laužtės krytį – programa pradeda pildyti lentelę nuo mažiausio piketų numerio iki didžiausio.
Nurodykite anotacijų lentelės įterpimo tašką: - su pele nurodykite vietą, kurioje bus įterpta lentelė.

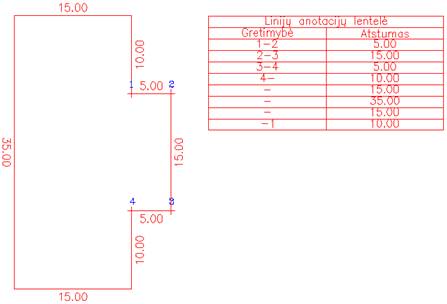

Pavyzdys:
Lentelėje yra dvi grafos: „Gretimybė“ ir „Atstumas“. Jei laužtę brėšite per piketus, grafoje „Gretimybė“ bus surašyta tarp kurių piketų yra laužtės segmentas, o grafoje „Atstumas“ – atstumas tarp piketų arba, kitaip tariant, laužtės segmento ilgis.
Funkcija ieško piketo geometrijos (įterpimo taško, kodo, aukščio ar numerio) aplink kiekvieną laužtės verteksą 1m spinduliu, todėl gali būti įjungtas bet kuris vienas iš piketo sluoksnių, kad susipildytų grafa „Gretimybė“. Gretimybių grafa bus tuščia tik jei piketo įterpimo taško, kodo, aukščio ar numerio sluoksniai bus išjungti.
Taip pat iškvietus komandą „Linijų anotacijos su lentele“, programa gali nustatyti numeraciją iš naujų riboženklių ir surašyti tinkančius numerius į lentelę.
Pastaba. Jei viename taške yra daugiau nei vienas piketas lentelėje įrašomas mažiausią numerį turintis piketas.
