Linijų anotavimo nustatymai

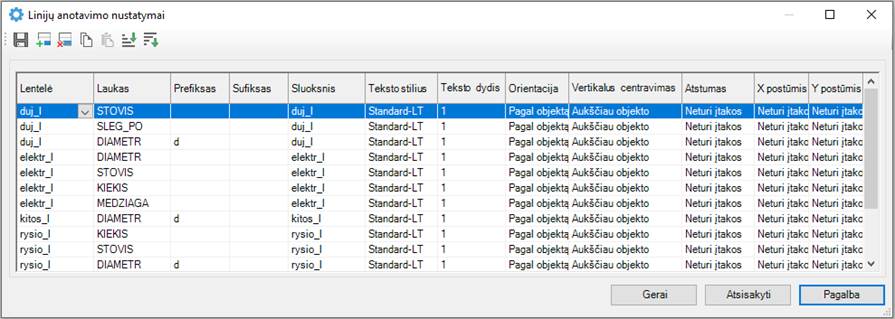

Šiame lange yra visi nustatymai, pagal kuriuos reikia anotuoti linijinius objektus. Lentelės laukų aprašymas ir galimos reikšmės pateiktos žemiau esančioje lentelėje:

Lauko pavadinimas	Paaiškinimas	Galimos reikšmės
Lentelė	Atributinės lentelės pavadinimas, iš kurios bus imama anotacija
Laukas	Lentelės lauko pavadinimas, iš kurio bus imama anotacija
Prefiksas	Anotacijos pradžioje prijungiamas tekstas	Bet koks tekstas
Sufiksas	Anotacijos gale prijungiamas tekstas	Bet koks tekstas
Sluoksnis	Sluoksnio pavadinimas, į kurį bus dedama anotacija
Teksto stilius	Anotacijos teksto stiliaus pavadinimas
Orientacija	Anotacijos orientacijos kryptis	Pagal objektą arba kampas nuo 0 iki 360 laipsnių
Vertikalus centravimas	Vertikalus anotacijos centravimas anotuojamo objekto atžvilgiu	Aukščiau objekto, Žemiau objekto, Ant objekto
Atstumas	Atstumas tarp anotacijų, naudojamas ilgiems linijiniams objektams	Neturi įtakos, kiekvienas linijos segmentas arba skaičius, nurodantis atstumą.
X postūmis	Anotacijos postūmis objekto atžvilgiu pagal X ašį, nuo centravimo pagal objekto tašką	Neturi įtakos Skaičius didesnis už 0 – anotacija pastumiama į dešinę nuo anotacijos padėjimo vietos nurodytu atstumu. Kampas apskaičiuojamas pagal kraštinę. Skaičius mažesnis už 0 – analogiškai tik į kairę pusę.
Y postūmis	Anotacijos postūmis objekto atžvilgiu pagal Y ašį, nuo centravimo pagal objekto tašką	Neturi įtakos Skaičius didesnis už 0 – anotacija pastumiama į viršų nuo anotacijos padėjimo vietos nurodytu atstumu. Postūmio kampas yra status kraštinės atžvilgiu. Skaičius mažesnis už 0 – analogiškai tik žemyn.

Nustatymų lango viršuje yra įrankių juosta, kurios mygtukus naudodami galite pridėti naujus įrašus, juos šalinti, kopijuoti, įterpti, saugoti, rūšiuoti. Apie tai plačiau skaitykite skyrelyje Įrankių juostos naudojamos nustatymuose.
