Norint susikurti lentelių šablonus, į kuriuos būtų galima importuoti objektų savybes, reikia pirmiau turėti sukurtus *.dxe šablonus. Su programa yra pateikiami sukurti šablonai vartotojo kataloge C:\Users\zivile\AppData\Roaming\Infoera\Geo\2011, tačiau jeigu norima susikurti savo šabloną, reikia atlikti apačioje aprašytą veiksmų seką.

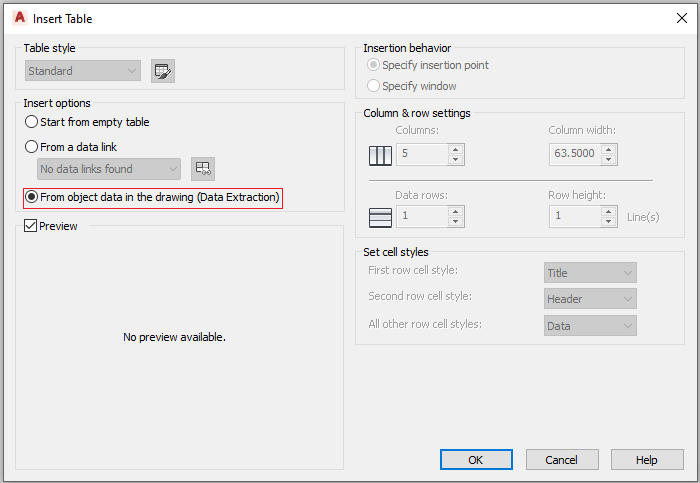

Iškvietę lentelės sukūrimo komandą Sukurti lentelę, Insert table dialogo lange pasirinkite akutę „From object data in the drawing (Data Extraction)“:

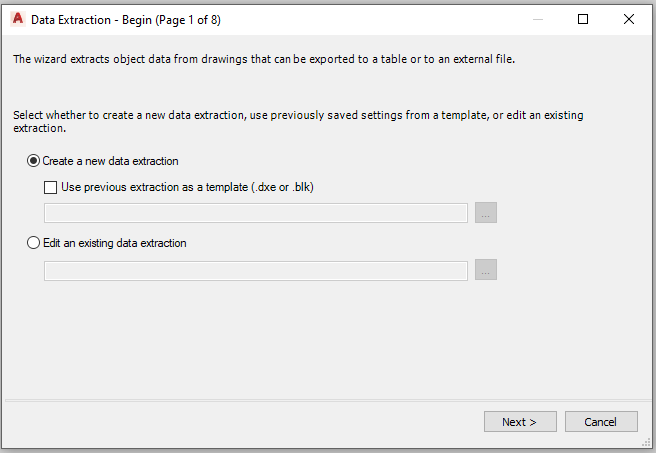

Pasirinkę spauskite OK. Atsidariusiame dialogo lange pasirinkite akutę Create a new data extraction:
Sekančiame dialoge nurodykite kuriamo dxe šablono pavadinimą ir vietą, kur jį saugosite:

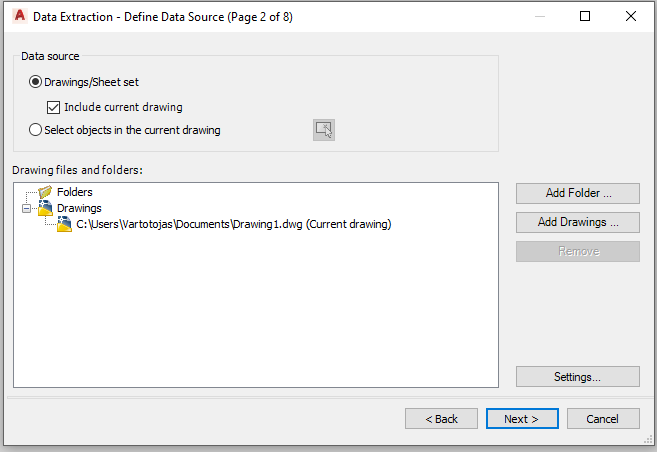

Šiame dialoge spauskite Next mygtuką:

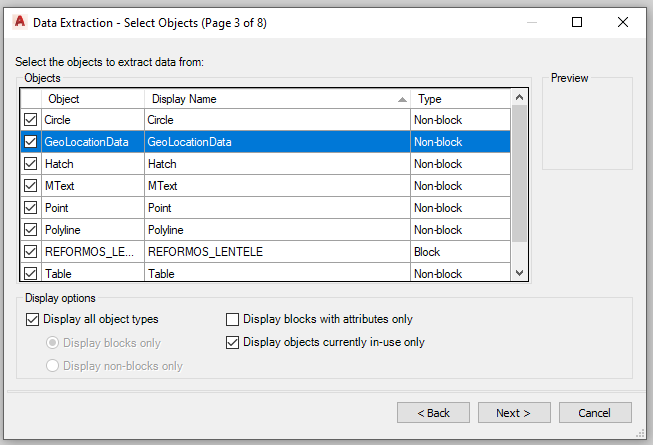

Pasirinkite objektą, kurio objektų savybes norėsite importuoti:

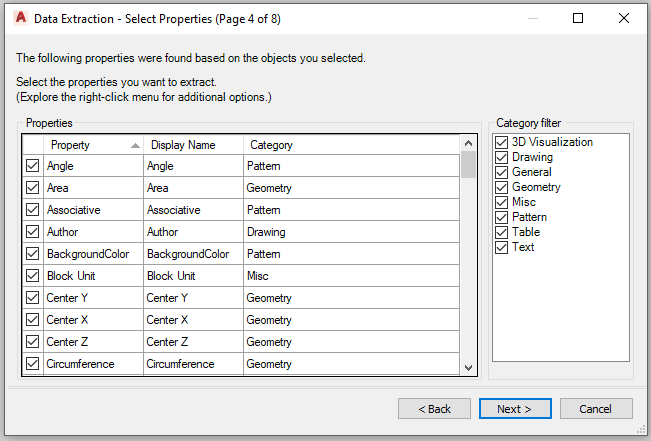

Pasirinkite savybes, kurias norite įtraukti į *.dxe šabloną:

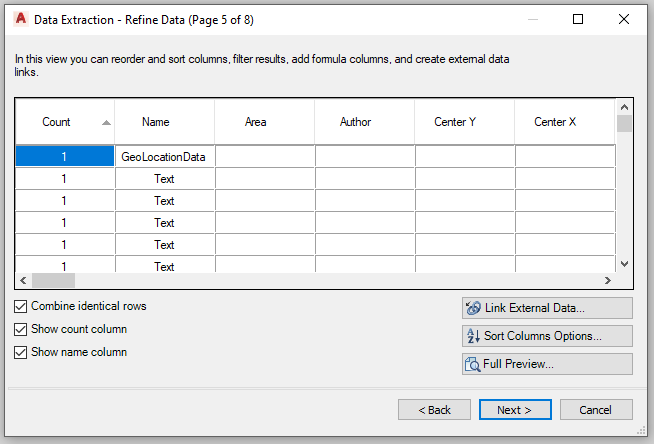

Šiame dialoge galite nustatyti rikiavimą, rūšiavimą, pridėti formulę stulpeliams ir t.t. :

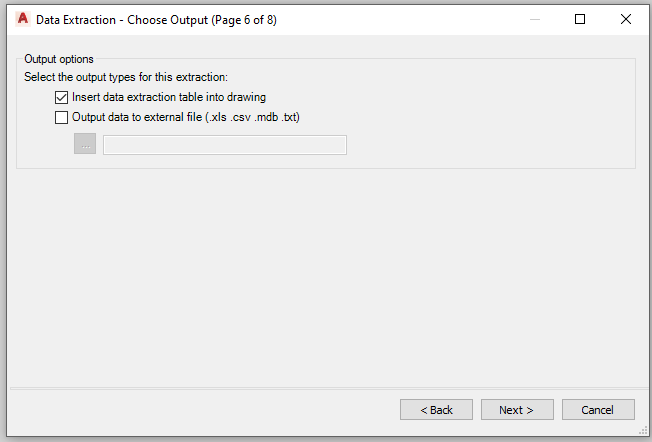

Pažymėkite varnelę prie pasirinkimo „Insert data extaction table into drawing“ ir spauskite Next:
Šiame dialoge galite pasirinkti lentelės stilių, formatavimą ir struktūrą, tada spauskite Next:

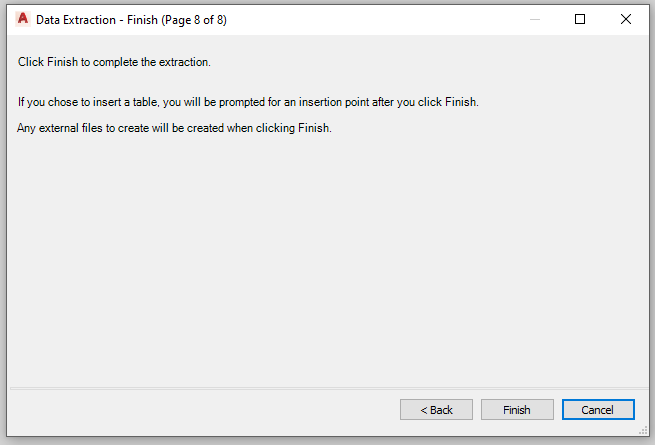

Paspauskite Finish mygtuką ir įterpkite lentelę į brėžinį:
Įterpta lentelė bus užpildyta visų brėžinyje esančių objektų savybėmis ir pririšta tik prie šio brėžinio ir objektų. Taip užpildyti duomenis yra nepatogu. Norint, kad būtų galima užpildyti tik kelių objektų duomenimis ir lentelės nebūtų viena nuo kitos priklausomos, reikia susikurti naują tuščią lentelės objektą ir su komanda „Sukurti lentelės šabloną“ pasirinkti tik ką sukurtą *.dxe šabloną. Plačiau apie šablonų kūrimą skaitykite skyriuje „Sukurti lentelės šabloną“.
