. Iškvietus komandą pasirodo dialogo
langas:
Prieš
importuojant pagrindinio pastato patalpų duomenis iš AutoCAD į
Inventorizaciją, AutoCAD brėžinyje reikia sužymėti importuojamas
patalpas. Patalpų identifikavimo komanda iškviečiama komandinėje eilutėje
įrašius komandą iera_Invent_Patalpu_Zymejimas arba
įrankių juostoje Inventorizacija paspaudus mygtuką . Iškvietus komandą pasirodo dialogo
langas:

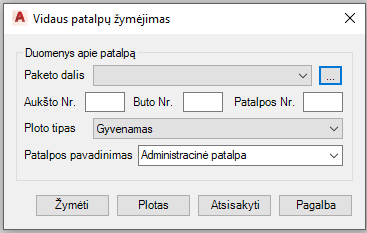

Vidaus patalpų žymėjimo dialogo langas
Šiame dialogo lange reikia nurodyto tokius parametrus:
•Paketo dalis – sąrašas. Jis užsipildo turto objektų identifikatoriais gautais iš registrų centro. Prie sąrašo esančio mygtuko pagalba galima nusirodyti/pakeisti registrų centro DB;
•laukelyje Aukšto Nr. su klaviatūra įrašomas pastato aukštas kuriame yra žymima patalpa. Šiame laukelyje galima įvesti bet kokį tekstą, nusakantį aukšto numerį;
•laukelyje Pirmas įrašykite pirmą simbolį;
•laukelyje Patalpos Nr. nurodomas žymimos patalpos numeris. Pakartotinai žymint patalpą šis numeris automatiškai padidėja vienetu;
•sąraše Ploto tipas reikia nurodyti žymimos patalpos tipą. Galimos reikšmės:
1. gyvenamas;
2. verslo;
3. pagalbinis naudingas;
4. pagalbinis nenaudingas;
5. rūsių (pusrūsių);
6. garažų;
7. negyvenamas pagrindinis;
8. negyvenamas pagalbinis;
Nurodžius visus reikiamus duomenis spaudžiame mygtuką Žymėti. Programa patikrins ar aktyviame brėžinyje jau yra tokia patalpa su tuo pačiu identifikatoriumi (StatinioNr, AukštoNr bei PatalposNr). Jei jau tokia patalpa yra pasirodys užklausimas. Pasirinkus Taip bus parodyta anotacija, kuri atitinka nurodytą patalpą.
Jei tokios patalpos nėra AutoCAD programoje nurodome uždaro kontūro vidinį tašką. Įvykdžius komandą identifikuojama pagrindinio pastato nurodyta patalpa, apskaičiuojamas jos plotas bei sukuriama anotacija. Anotacijos pvz.:
|
II - 1 |
|
23,90 |
Šiame pavyzdyje užrašai reiškia:
•II – aukšto numeris;
•1 – patalpos numeris;
•23,90 – patalpos plotas;
arba
|
II - 1 |
|
23,90 |
|
h=2,5 |
|
-h=9 |
Šiame pavyzdyje dar yra patalpos aukščio bei įgilinimo reikšmės.
Jei reikia išnašos – anotacija brėžinyje nunešama į reikiamą vietą. Jei išnaša nereikalinga - spaudžiame ENTER klavišą.
Po šių veiksmų vėl pasirodo dialogo langas Vidaus patalpų žymėjimas. Jei daugiau nenorite žymėti patalpų, spauskite mygtuką Atmesti.
Kiekviena anotacija tai blokas ‘1’ su atributiniais duomenimis:
o AUKSTAS - Aukšto Nr.
o BUT - Buto Nr.
o PAT - Patalpos Nr.
o TURTO - Turto vienetas.
o PLOTAS - Patalpos plotas.
o PASKIRTIS - Patalpos paskirtis.
o PASKIRTIS_ID - Paskirties kodas.
o AUKSTIS - Patalpos aukštis.
o RUSIOGYL - Rūsio įgilinimas.
o PLOTO_ID - Ploto kodas.
o NAUDPL - Naudingas plotas.
o GYVPL - Gyvenamas plotas.
o PAGNAUD - Pagalbinis naudingas.
o PAGNENAUD - Pagalbinis nenaudingas.
o VERSLO - Verslo plotas.
o KITI - Rūsių, pusrūsių plotas.
o GARAZU - Garažų plotas.
o PAGR - Pagrindinis plotas.
o PAGL - Pagalbinis plotas.
o PRIESTATO_NR - Priestato numeris.
o GP - gyv + pagalb.
o TEMP – Temp.
o Ekspli - Pat_paz.
o LIN1 – Brūkšnis1.
o LIN2 – Brūkšnis2.
