Piketų nustatymų dialogo langas (žr. pav. „Piketų nustatymai“) atidaromas prototipų redagavimo auselėje, paspaudus dukart su pele ant nustatymų grupės „Piketų nustatymai“ (žr. skyrius „Prototipų redagavimas“).
Šiame lange atliekami piketų numerių, kodų, aukščių ir kiti nustatymai:
•Auselėje „Numeravimas“ nustatomi piketų numeravimo parametrai:

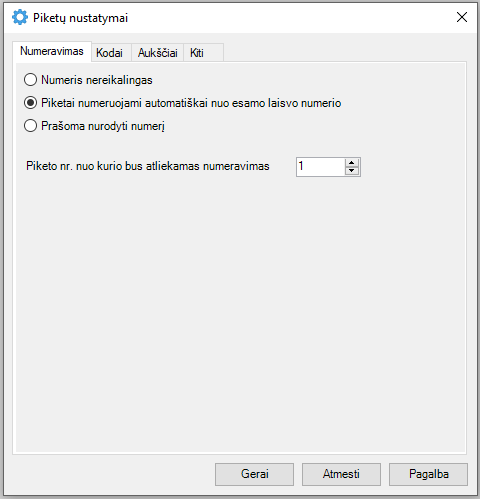

Piketų nustatymai: Numeravimas
o Norint, kad piketai nebūtų numeruojami, pažymėkite parametrą „Nereikalingas numeris“.
o Norint, kad piketai būtų numeruojami automatiškai, reikia pažymėti parametrą „Piketai numeruojami automatiškai nuo esamo laisvo numerio“. Tokiu atveju laukelyje „Piketo nr. nuo kurio bus atliekamas numeravimas“ nurodykite skaičių, nuo kurio bus atliekamas dedamų piketų numeravimas.
o Pažymėjus parametrą „Prašoma nurodyti numerį“, dedant piketą programa prašys įvesti piketo numerį.
•Auselėje „Kodai“ nustatomi piketų kodų parametrai:
Piketų nustatymai: Kodai
o Norint, kad piketams kodai nebūtų priskiriami, reikia pažymėti parametrą „Nereikalingas kodas“.
o Norint, kad dedant piketus būtų naudojama pastovi kodo reikšmė, reikia pažymėti parametrą „Kodas priskiriamas automatiškai pagal nustatytą reikšmę“ ir laukelyje „Piketo kodo reikšmė priskiriant kodą automatiškai“ nurodyti sutartinio ženklo unikalaus kodo reikšmę. Šiuo atveju, brėžinyje įterpiamas piketas ir sutartinis ženklas (jei taip nurodyta Kiti kortelėje), pagal unikalų kodą. Piketo kodo lauke įrašomas sutartinio taškinio ženklo piketo kodas.
o Pažymėjus parametrą „Prašoma nurodyti kodą“, dedant piketą programa prašys įvesti kodą.
•Auselėje „Aukščiai“ nustatomi piketų aukščių parametrai:
Piketų nustatymai: Aukščiai
o Norint, kad piketams aukščiai nebūtų priskiriami, reikia pažymėti parametrą „Aukštis nereikalingas“.
o Norint, kad dedant piketus būtų naudojama pastovi aukščio reikšmė, reikia pažymėti parametrą „Aukštis priskiriamas automatiškai pagal nustatytą reikšmę“ ir laukelyje „Piketo aukščio reikšmė priskiriant aukštį automatiškai“ įvesti aukščio reikšmę. Reikšmė pagal nutylėjimą nustatoma piketų aukščių nustatymuose.
o Norint, kad piketo aukščio reikšmė būtų įrašyta tokia, koks yra piketo aukštis, reikia pažymėti parametrą „Aukštis priskiriamas automatiškai pagal apskaičiuotą reikšmę“.
o Pažymėjus parametrą „Prašoma nurodyti aukštį“, dedant piketą programa prašys įvesti aukštį.
•Auselėje „Kiti“ nustatomi kiti piketų parametrai:
Piketų nustatymai: Kiti
o Uždėjus varnelę šalia nustatymo „Z koordinatę priskirti pagal aukščio reikšmę“, dedant piketą Z koordinatės reikšmė bus priskirta tokia pati, kaip nurodyta aukščio reikšmė.
o Uždėjus varnelę šalia nustatymo „Dedant piketą pagal kodo reikšmę, įterpti sutartinį ženklą“, pagal nurodytą kodą piketo įterpimo vietoje bus įterpiamas sutartinis ženklas. Šis nustatymas naudojamas piketų dėjime su pele, piketų įvedime pagal koordinates, taškų importe bei ėjimų lyginime.
o Uždėjus varnelę šalia nustatymo „Dėti į sutartinio ženklo sluoksnį“, piketas bus įterpiamas į sutartinio ženklo sluoksnį. Šią varnelę galite dėti tik tuomet, jei esate pažymėję varnelę šalia parametro „Dedant piketą pagal kodo reikšmę, įterpti sutartinį ženklą“.
o Norint, kad vietoj piketo kodo būtų įrašomas pilnas kodo aprašymas, reikia pažymėti varnelę šalia parametro „Atrinkti pilną kodo aprašymą ir jį įterpti į kodo reikšmę“.
o Norint, kad būtų leidžiama dubliuoti piketų numerius bei įvesti tekstinius numerius, reikia uždėti varnelę šalia parametro „Leisti piketų numerių dubliavimą bei tekstinius numerius“.
o Norint, kad piketai būtų dedami į tam tikrą sluoksnį, pasirinkite iš iškrentančio piketų sluoksnių sąrašo. Priešingu atveju, uždėkite varnelę šalia nustatymo „Dėti į aktyvų sluoksnį“.
o Lauke „Piketo taško sluoksnis“ nurodomas sluoksnis iš bloko, esančio „Piketo failas“ laukelyje. Piketo taško sluoksnis naudojamas piketo taško įjungimo/išjungimo mygtuke.
o Srityje „Piketo failas
ir atributai“ paspaudus mygtuką
reikia nurodyti failą, kuris bus
naudojamas kaip piketas. Pasirinkus piketo failą, iš sąrašo leidžiama pasirinkti
piketo atributus.
o Piketo atributai lentelėje yra nurodomi numerio, kodo, aukščio, pamatuoto laiko, papildomos informacijos atributai. Parenkant atributą, atributo sluoksnis pasikeičia automatiškai. Šiuo metu piketas turi tik 3 atributus.
