Iškvietus piketo įterpimo prie blokų ir taškų nustatymus pasirodo toks langas:
Piketo įterpimo nustatymų langas
Reikia nustatyti skirtingus nustatymus piketų įterpimui prie blokų ir taškų ir piketų įterpimui prie blokų.

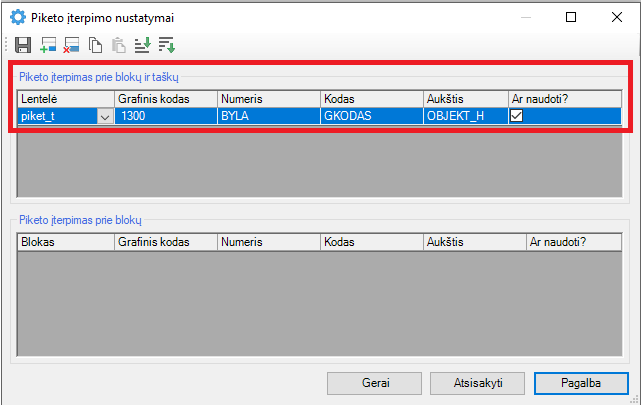

Piketo įterpimas prie blokų ir taškų nustatymai:
•Laukas Lentelė nurodo iš kokios atributinės lentelės imti reikšmes.
•Laukas Grafinis kodas nurodo koks grafinis kodas turi būti nurodytas lentelėje. Jei grafinis kodas ne toks, tai reikšmės nebus nepriskiriamos. Jei nurodoma, kad grafinis kodas nesvarbus („*“), tada nėra kreipiamas dėmesys į nurodytą Gkodo lentelę bendruose nustatymuose.
•Laukas Numeris nurodo atributinės lentelės lauką, kurį reikia priskirti piketo atributui NUMERIS.
•Laukas Kodas nurodo atributinės lentelės lauką, kurį reikia priskirti piketo atributui KODAS.
•Laukas Aukštis nurodo atributinės lentelės lauką, kurį reikia priskirti piketo atributui AUKSTIS.
•Laukas Ar naudoti? nurodo ar nustatymas bus aktyvus vykdant komandą. Jei komanda vykdoma ne pagal visus nustatymų įrašus, nuo nereikalingų įrašų nuimkite varneles.
Piketo įterpimo nustatymų langas

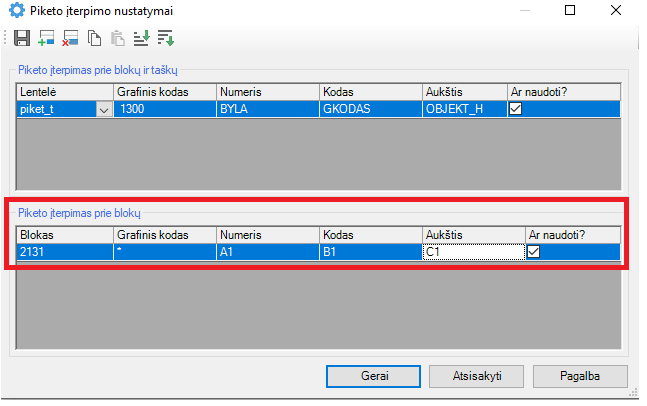

Piketo įterpimas prie blokų nustatymai:
•Laukas Blokas nurodo bloko vardą, kuriam bus įterptas piketas.
•Laukas Grafinis kodas nurodo bloko atributo grafinis kodas reikšmę, pagal kurią bus atrenkami blokai. Jei ne toks grafinis kodas, tai piketas neįterpiamas ir nurodytos reikšmės nepriskiriamos.
•Laukas Numeris nurodo bloko atributo lauką, kurio reikšmę reikia priskirti piketo atributui NUMERIS.
•Laukas Kodas nurodo bloko atributo lauką, kurio reikšmę reikia priskirti piketo atributui KODAS.
•Laukas Aukštis nurodo bloko atributo lauką, kurio reikšmę reikia priskirti piketo atributui AUKSTIS.
•Laukas Ar naudoti? nurodo ar nustatymas bus aktyvus vykdant komandą. Jei komanda vykdoma ne pagal visus nustatymų įrašus, nuo nereikalingų įrašų nuimkite varneles.
Nustatymų lango viršuje yra įrankių juosta, kurios mygtukus naudodami galite pridėti naujus įrašus, juos šalinti, kopijuoti, įterpti, saugoti, rūšiuoti. Apie tai plačiau skaitykite skyrelyje Įrankių juostos naudojamos nustatymuose.
