Planimetrinių ėjimų valdymas

Planimetrinių ėjimų procesas vykdomas ėjimų paletėje, kuri iškviečiama Geo meniu paspaudus mygtuką  arba komandinėje eilutėje įvedus komandos pavadinimą „iera_geo_ejimai“.

Prieš kviečiant ėjimų lyginimų paletę brėžinyje turi būti paklotas ėjimas, tuomet paletė užsipildys duomenimis apie naudojamus pagrindo taškus, stotis bei atliktus matavimus.

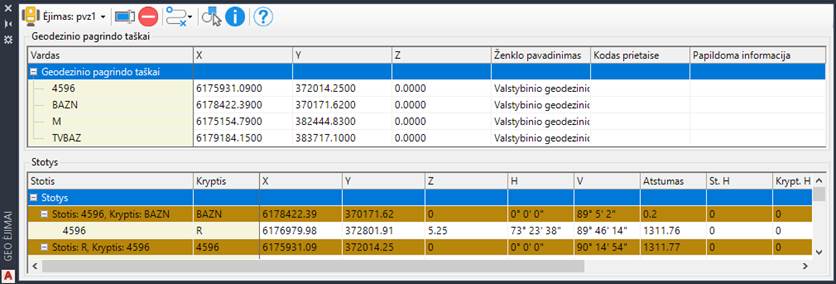

Ėjimų valdymo paletę sudaro dvi lentelės „Geodezinio pagrindo taškai“, „Stotys“ ir komandų juosta:

Ėjimų valdymo paletė

Geodezinio pagrindo taškų lentelėje atvaizduojami tvirti taškai. Stočių lentelėje atvaizduojami taškai iš kurių yra matuojama bei pateikiama detali informacija apie atliktus matavimus iš atitinkamos stoties. Bet kurioje iš šių lentelių, pažymėjus įrašą ir paspaudus dešinį  pelės mygtuką, galima išsikviesti kontekstinį meniu (pav. „Kontekstinis meniu“).

Kontekstinis meniu

Kontekstinio meniu komandos ir jų naudojimas:

•      Išdidinti. Komanda, naudojama priartinti objektą ekrane.

•      Paslinkti. Funkcija, skirta paslinkti vaizdą ekrane nekeičiant jo dydžio jei telpa taškai, jei netelpa – tai veikia kaip funkcija „Išdidinti“.

•      Pažymėti. Komanda, skirta pažymėti objektą(-us) brėžinyje.

•      Atstatyti į pradinę padėti. Funkcija, naudojama atstatyti objektus į pradines jų koordinates, kurios buvo paklojus ėjimą su ėjimų lyginimo komanda „Lyginti“.

•      Brėžti vektorius. Komanda, skirta atvaizduoti matavimo krypčių vektorius iš stočių į piketus. Su pele užėjus ant išbrėžto vektoriaus galima pamatyti informaciją apie ėjimą. Žemiau pateiktas pavyzdys rodo tokią informaciją:

o  Ėjimo pavadinimas yra „Akacijų_23a“.

o  Stotis iš kurios buvo matuojamas taškas „98“ yra „T1“.

o  Unikalus ženklo kodas (pavadinimas) – „Asfalto kraštas“.

o  Horizontalus kampas – 182⁰ 23‘ 3“.

o  Atstumas – 47.963m.

Informacija apie vektorių

•      Šalinti vektorius. Komanda, skirta pašalinti vektorius iš brėžinio.

Ėjimų valdymo paletės meniu komandos:

Ėjimų valdymo paletės meniu komandos

•      Ėjimas. Iškrentančiame sąraše saugomas brėžinyje paklotų ėjimų pavadinimų sąrašas.

•      Pervadinti ėjimą. Komanda, skirta pakeisti ėjimo pavadinimą.

•      Trinti ėjimą. Komanda, skirta trinti pakloto ėjimo duomenis iš brėžinio, bei pašalinti jį iš paletės.

•      Schema – meniu punktas, kurį sudaro dvi komandos (pav. „Veiksmai su ėjimo schema“):

Veiksmai su ėjimo schema

o  Brėžti schemą. Komanda, skirta brėžti pakloto ėjimo schemą brėžinyje.

o  Pašalinti schemą. Komanda, skirta trinti pakloto ėjimo schemą iš brėžinio.

•      Pažymėti ėjimo objektus. Komanda, skirta pažymėti brėžinyje pakloto ėjimo duomenis, tokius kaip pagrindo taškai, stotys ir papildomą informaciją atvaizduojančios dinaminės anotacijos.

•      Ėjimo informacija. Komanda, skirta atidaryti polangį, kuriame pateikta informacija apie paletėje rodomą pasirinktą ėjimą (pav. „Ėjimo informacija“).

Ėjimo informacija

•      Pagalba. Mygtukas, skirtas atidaryti vartotojo vadovą.
