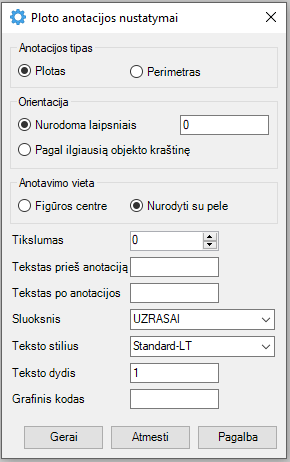

Plotų anotacijų parametrų nustatymo langas atrodo taip:
Ploto anotacijos nustatymai
Šiame lange galite nurodyti tokius parametrus:
•Srityje Anotacijos tipas nurodykite ploto anotacijos tipą. Plotams anotacija gali būti dedama dviejų tipų: ploto ir perimetro.
•Srityje Orientacija nurodykite anotacijos pasukimo kampą. Jei norite anotaciją pasukti tam tikru kampu – pažymėkite Nurodoma laipsniais ir šalia esančiame langelyje nurodykite pasukimo kampą laipsniais. Jei pažymėsite Pagal ilgiausią objekto kraštinę – anotacija bus pasukama pagal ilgiausią anotuojamo objekto kraštinę.
•Srityje Anotavimo vieta pasirinkite anotacijos dėjimo brėžinyje būdą – „Figūros centre“, „Nurodyti su pele“.
•Laukelyje Tikslumas nurodomas anotacijos tikslumas (skaitmenų skaičius po kablelio).
•Laukelyje Tekstas prieš anotaciją nurodomas tekstas, kuris bus įrašomas kiekvienos anotacijos pradžioje. Tarkim, kad anotacijos tipas yra Plotas, kuris lygus 100, tekstas prieš anotaciją ‚P=‘. Anotacija atrodys taip: P=100
•Laukelyje Tekstas po anotacijos nurodomas tekstas, kuris bus įrašomas kiekvienos anotacijos pabaigoje. Tarkim, kad anotacijos tipas yra Plotas, kuris lygus 100, tekstas po anotacijos ‚m2‘. Anotacija atrodys taip: 100m2
•Laukelyje Sluoksnis nurodomas sluoksnis, kuriame bus dedamos plotų anotacijos. Sluoksnį galima pasirinkti iš sąrašo (jame yra visi aktyviame brėžinyje esantys sluoksniai) arba įrašyti klaviatūra. Jei sluoksnis nenurodytas – anotacija bus dedama aktyviame sluoksnyje.
•Laukelyje Teksto stilius nurodomas anotacijos teksto stilius. Jį galima pasirinkti iš sąrašo (jame yra visi aktyviame brėžinyje esantys teksto stiliai) arba įrašyti klaviatūra. Jei stilius nenurodytas, anotacija bus rašoma aktyviu teksto stiliumi.
•Laukelyje Teksto dydis nurodykite anotacijos teksto dydį.
•Laukelyje Grafinis kodas nurodykite anotacijos grafinį kodą.
Komandos, kurios naudoja šiuos nustatymus:
1. Koordinačių lentelės parametrų užpildymas.
3. Figūros ploto su tikslumu užrašymas.
5. Srities ploto su tikslumu užrašymas.
6. Ploto anotacija.
