Ši
komanda iškviečiama meniu paspaudus
mygtuką arba komandinėje eilutėje
suvedus komandą GeoMap_Horizontales_Profilis. Komandos
paskirtis – profilio išbraižymas pagal duotą pjūvio liniją. Pjūvio linija gali
būti ir laužtė. Tuomet, braižant paviršiaus profilį bus nubraižomos ir profilio
pjūvio linijos lūžio taškai – statmenys, išvesti iš paviršiaus į pagrindą.
Profilio kūrimo nustatymus aiškinsime nagrinėdami pavyzdį.
Pvz.:

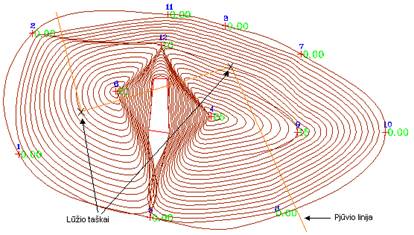

Tiriamasis paviršius su lūžia pjūvio linija
Programa užklaus :
•Nurodykite pjūvio liniją: pelės žymeklio pagalba turėsite nurodyti pjūvio liniją. Pažymėjus atsiras profilio kūrimo nustatymai, kuriuose galėsite pasirinkti reikiamus nustatymus.

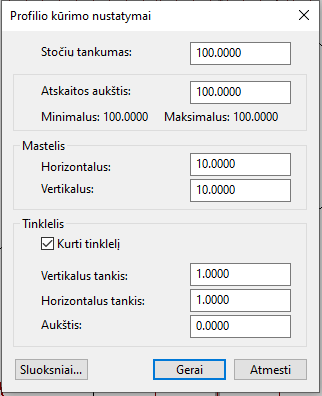

„Profilio kūrimo nustatymai“ dialogo langas
Stočių tankumas – nurodomas atstumas tarp stočių. Ant stočių yra nurodomas paviršiaus aukštis tame taške.
Atskaitos aukštis – nurodoma, nuo kokio aukščio bus išbraižomas profilis. Šalia matomas minimalus ir maksimalus paviršiaus aukščiai.
Mastelis – nurodomas profilio mastelis, pagal kurį bus braižomas paviršiaus profilis. Horizontalaus mastelio santykis su 100 nurodo, kaip pasikeis profilio dalis, kurioje braižomos stotys. Horizontalaus ir vertikalaus mastelio santykis rodo, kaip pasikeis profilio dalis, kurioje braižomas pats paviršiaus profilis ir tinklelis. Pradinis ir numatytas profilio dydis laikomas esant masteliui: horizontalus – 100, vertikalus – 100.
Tinklelis – nurodomas tinklelio, kuris braižomas ant paviršiaus profilio, tankis bei aukštis.
Kurti polinkių lentelę – nustatymas, ar kurti polinkių lentelę. Polinkių lentelė parodo paviršiaus elgesį tarp stočių t.y. ar paviršiaus šlaitas kyla ar leidžiasi. Prie polinkių esantys skaičiai nurodo šlaito nuolydį – paviršiaus aukščio pokyčio santykį su horizontalia nukeliauto atstumo projekcija (šiuo atveju atstumo tarp stočių), išreikštą procentais.
Mygtukas Sluoksniai leidžia nustatyti profilio braižomų linijų sluoksnius.
•Pasirinkus nustatymus spauskite „Gerai“. Jūsų paprašys nurodyti profilio įterpimo tašką. Nurodykite ir profilis bus išbraižytas.
Pvz.:

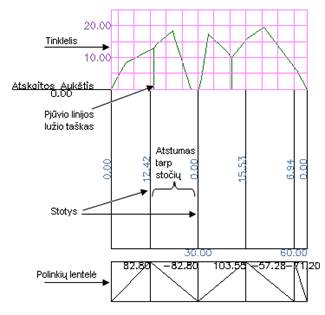

Tiriamojo paviršiaus profilis
