Profilio programos nustatymų pagalba galėsite nusistatyti profilio braižymo vertikalų ir horizontalų mastelį, profilio duomenų katalogą bei keletą vandentiekio ir kanalizacijos profilio parametrų. Nustatymų komanda iškviečiama vienu iš šių būdų:
•paspaudus mygtuką ;
•su meniu komanda Profilis à Profilio nustatymai...;
•komandinėje eilutėje įvedus komandą PROFILIS_NUSTATYMAI.
Iškvietus komandą pasirodo dialogo langas Profilio programos nustatymai:

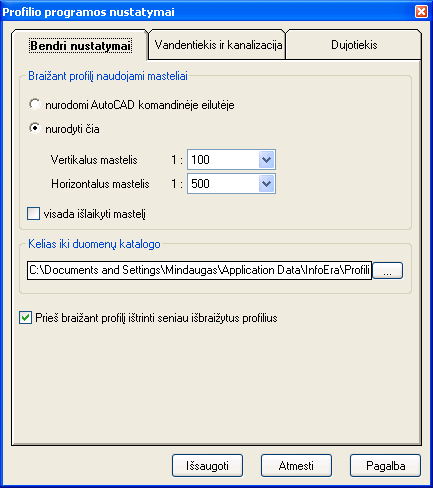

Dialogo lango „Profilio programos nustatymai“ Bendri nustatymai kortelė
Šio dialogo lango puslapyje Bendri nustatymai galite atlikti tokius nustatymus:
•Srityje Braižant profilį naudojami masteliai nurodoma pagal kokius mastelius braižyti profilį. Jei pažymėsite nurodomi AutoCAD komandinėje eilutėje - prieš braižant profilį komandinėje eilutėje reikės įvesti horizontalų ir vertikalų mastelį, kuriais bus braižomas profilis. Jei pažymėsite nurodyti čia - profilis bus braižomas masteliais, kurie nurodyti srityje Masteliai. Vertikalaus mastelio galimos reikšmės yra 1:50 ir 1:100, o horizontalaus – 1:100, 1:250, 1:500, 1:1000, 1:2000 ir 1:5000.
•Pasirinkimas Visada išlaikyti mastelį. Pasirinkus šį nustatymą profilis braižomas pagal mastelį. Kitu atveju, nepasirinkus šio nustatymo, jei atstumas brėžinyje yra < 4.5, tai atstumo dydis automatiškai nustatomas į 4.5, t.y. braižant profilį mastelis neišlaikomas.
•Nustatymų lango srityje Kelias iki duomenų katalogo nurodykite profilio duomenų katalogą (įrašykite jį tekstinėje eilutėje arba nurodykite paspaudę mygtuką [...]). Iškvietus profilio braižymo iš duomenų bylos funkciją, failo nurodymo lange automatiškai bus atidaromas čia nurodytas katalogas.
•Pasirinkimas Prieš braižant profilį ištrinti seniau išbraižytus profilius. Pasirinkus šį nustatymą braižant naują profilį ištrinami iš brėžinio anksčiau išbrėžti profiliai.

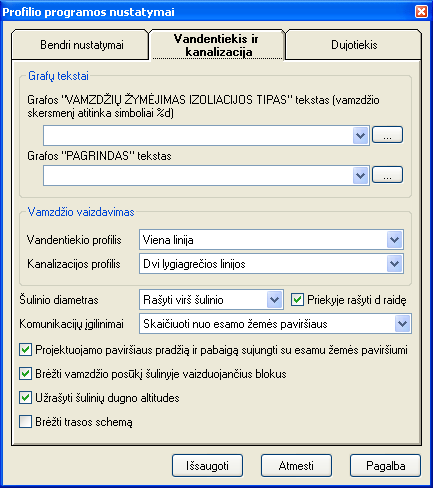

Dialogo lango „Profilio programos nustatymai“ Vandentiekis ir kanalizacija kortelė
Srityje Vandentiekio ir kanalizacijos profilio nustatymai galite atlikti tokius nustatymus:
•Laukelyje Grafos „VAMZDŽIŲ ŽYMĖJIMAS IZOLIACIJOS TIPAS“ tekstas (vamzdžio skersmenį atitinka simboliai %d) įvedamas tekstas, kuris turi būti atvaizduotas profilio apiforminimo lentelės grafoje VAMZDŽIŲ ŽYMĖJIMAS IZOLIACIJOS TIPAS. Jei tekste turi būti įrašomas vamzdžio skersmuo – toje vietoje įrašykite simbolius %d. Tarkime, jei įrašote tekstą PE100 PN10 d%d, tai išbraižius profilį atitinkamoje grafoje šis tekstas bus išvestas taip (laikykime, kad toje vietoje vamzdžio skersmuo yra lygus 100): PE100 PN10 d100.
•Laukelyje Grafos „PAGRINDAS“ tekstas įvedamas tekstas, kuris turi būti atvaizduotas profilio apiforminimo lentelės grafoje PAGRINDAS.
•Srityje Vamzdžio vaizdavimas nurodykite kaip vaizduoti vandentiekio ir dujotiekio profilių vamzdžius – viena ar dviem lygiagrečiom linijom.
•Iš sąrašo Šulinio diametras galite pasirinkti šulinio diametro milimetrais rašymo vietą profilyje. Jei pasirinksite Nerašyti – šulinio diametras nebus niekur rašomas. Pasirinkus Rašyti virš šulinio – diametras bus rašomas virš šulinio, ten kur ir rašomas šulinio gylis. Pasirinkus Rašyti prie šulinio numerio – diametras bus rašomas grafoje ŠULINIŲ NR. CHARAKTERINGI TAŠKAI trupmenos forma (viršuje šulinio numeris, apačioje diametras).
•Jei uždėsite varnelę Priekyje rašyti d raidę – rašant šulinio diametrą jo pradžioje bus parašyta raidė d. Tarkim, jei šulinio diametras yra 1000, tai jis bus užrašytas taip: d1000.
•Sąraše Komunikacijų įgilimai galite pasirinkti kaip skaičiuoti komunikacijų altitudes, kurios yra nurodytos nurodant įgilinimą. Įgilinimą galima skaičiuoti nuo esamo arba nuo projektuojamo žemės paviršiaus.
•Jei uždėsite varnelę Projektuojamo paviršiaus pradžią ir pabaigą sujungti su esamu žemės paviršiumi – jei yra braižomas projektuojamas paviršius ir jis prasideda ne nuo profilio pradžios – projektuojamas paviršius bus sujungtas su artimiausia prieš projektuojamo paviršiaus pradžią esančia žemės paviršiaus altitude. Analogiškai ir projektuojamo paviršiaus pabaiga – jei jis baigiasi ne profilio pabaigoje, tai projektuojamo paviršiaus pabaiga bus sujungta su pirma toliau nei projektuojamo paviršiaus paskutinė altitudė nurodyta esamo žemės paviršiaus altitude.
•Jei uždėsite varnelę Brėžti vamzdžio posūkį šulinyje vaizduojančius blokus – virš vandentiekio ir kanalizacijos šulinių bus atvaizduoti blokai, kurie rodo koks kampas yra tarp įeinančio ir išeinančio vamzdžio.
•Jei uždėsite varnelę Užrašyti šulinių dugno altitudes – po vandentiekio ir kanalizacijos šuliniais bus užrašomos šulinių dugno altitudės.
•Jei uždėsite varnelę Brėžti trasos schemą – bus išbraižoma trasos schema.

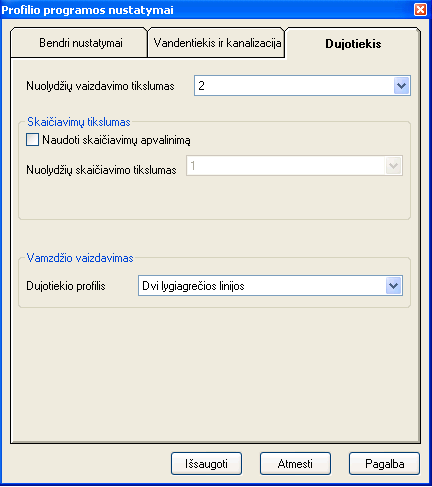

Dialogo lango „Profilio programos nustatymai“ Dujotiekis kortelė
Srityje Dujotiekio profilio nustatymai galite atlikti tokius nustatymus:
•Laukelyje Nuolydžių vaizdavimo tikslumas nurodomas vaizdavimo tikslumas skaičiais po kablelio.
•Srityje Skaičiavimų tikslumas galima pasirinkti ar norite naudoti skaičiavimų apvalinimą ar ne:
o Jei prie šio parametro varnelė nepažymėta, tuomet nuolydžio skaičiavimų apvalinimas nenaudojamas;
o Jei parametras Naudoti skaičiavimų apvalinimą pažymėtas varnele, programa skaičiavimų apvalinimus naudos. Apvalinimas bus atliekamas po kiekvienos įvykdytos operacijos. Lauko Nuolydžių skaičiavimo tikslumas pagalba galima nurodyti, kokiu tikslumu duomenys bei rezultatai bus apvalinami nuolydžių skaičiavimuose.
PASTABA: Naudojant skaičiavimų tikslumą, gali būti situacijų, kad galutinis skaičiavimų rezultatas bus neteisingas. Pavyzdžiui, turime situaciją: Altitudžių skirtumas - 0,06; Atstumas tarp altitudžių – 0,44. Nurodžius nuolydžio skaičiavimų tikslumą 1 skaičius po kablelio, vietoje turimų gauti 136 promilių, rezultatas bus 250 promilės.
•Srityje Vamzdžio vaizdavimas nurodykite kaip vaizduoti dujotiekio profilių vamzdžius – viena ar dviem lygiagrečiom linijom.
