Rastro kalibravimas

Komanda iškviečiama komandinėje eilutėje įvedus komandą KALIBRAVIMAS arba paspaudus mygtuką . Iškvietus komandą pasirodys rastro kalibravimo dialogas:

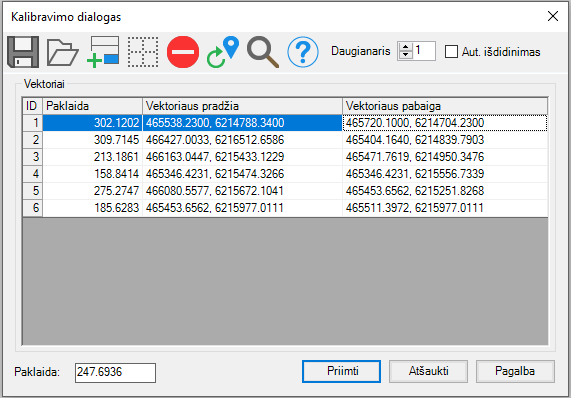

Kalibravimo dialogo langas

Dialogo lentelėje yra atvaizduoti visi pasirinkti korekcijos vektoriai:

ID – vektoriaus numeris.

Paklaida – korekcijos vektoriaus paklaida, plačiau apie paklaidas aprašyta Korekcijos metoduose.

Vektoriaus pradžia – korekcijos vektoriaus pradžios X ir Y koordinatės.

Vektoriaus pabaiga – korekcijos vektoriaus pabaigos X ir Y koordinatės.

Daugianaris – nurodomas daugianario laipsnis, plačiau apie daugianario laipsnius aprašyta Korekcijos metoduose. Daugianario dydis priklauso nuo korekcijos vektorių skaičiaus:

Aut. išdidinimas – jeigu pažymėta, tai vektorių perrinkimo metu vaizdas bus išdidintas iki einamu momentu perrenkamo vektoriaus.

Papildomas komandas galite iškviesti naudodamiesi kalibravimo dialogo įrankių juosta:

 – eksportuoti...: paspaudę šį mygtuką pamatysite dialogą, kuriame turėsite nurodyti failą, į kurį bus eksportuoti visi korekcijos vektorių lentelėje esantys vektoriai:

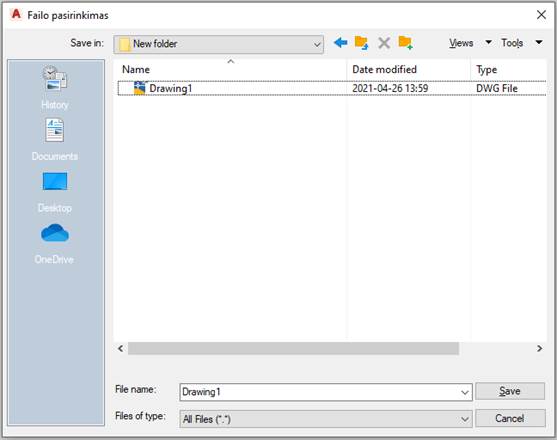

Failo, į kurį bus eksportuojami duomenys, pasirinkimo dialogas

Nurodę visus reikiamus korekcijos vektorius spauskite mygtuką „Priimti“, tuomet brėžinyje turėsite pasirinkti rastro objektą, kurį norite kalibruoti.

 – importuoti...: paspaudę šį mygtuką galėsite importuoti korekcijos vektorius iš tekstinio failo. Vykdant komandą pasirodys failo pasirinkimo dialogas, kuriame turėsite pasirinkti norimą duomenų failą:

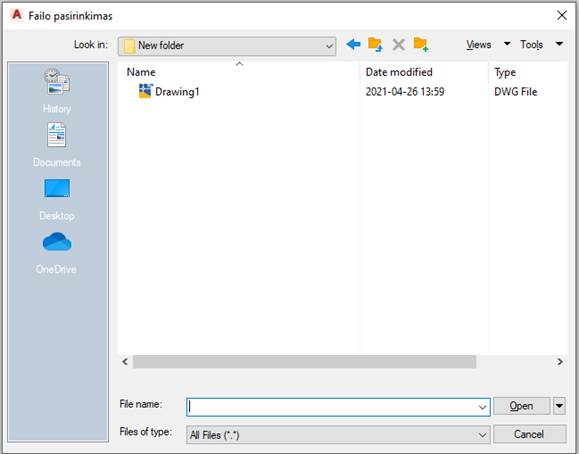

Failo, iš kurio bus importuojami duomenys, pasirinkimo langas

Duomenų failo struktūra:

Vektoriaus numeris; pradžios X koordinatė; pradžios Y koordinatė; pabaigos X koordinatė; pabaigos Y koordinatė

Duomenų failo pavyzdys:

1;   211.2931;  113.2544;  247.3001;  101.1207

2;   287.1844;  190.6790;  314.9300;  109.2099

3;   228.2251;  173.9229;  223.0228;  120.1880

4;   184.2946;  160.0559;  162.3293;  90.1426

 – Pridėti taškus: paspaudę šį mygtuką AutoCad brėžinyje galėsite nurodyti korekcijos vektorius, kurie bus naudojami atliekant kalibravimą. Plačiau apie korekcijos vektorius aprašyta Korekcijos metoduose.

– Taškai tinkleliu: iškvietus šią komandą pasirodys tinklelio sudarymo dialogas:

Tinklelio parametrų įvedimo langas

Šiame dialoge paspaudę ant atitinkamų laukų galėsite pasirinkti tinklelio celės plotį ir aukštį bei tinklelio pagrindo tašką. Tinklelio eilutės ir stulpeliai nusako kiek korekcijos vektorių brėšite vertikaliai ir horizontaliai. Tinklelį peržiūrėti galite paspaudę mygtuką „Peržiūra“. Paspaudę mygtuką „Priimti“ pradėsite brėžti korekcijos vektorius jūsų sudarytame tinklelyje.

Brėžimo metu norėdami praleisti brėžiamą vektorių spauskite „A“, o norėdami pririšti prie celės viršūnės spauskite „I“.

 – Ištrinti: iš korekcijos vektorių lentelės pašalinami pažymėti korekcijos vektoriai.

– Perrinkti: paspaudę šį mygtuką galėsite iš naujo nurodyti korekcijos pažymėtų vektorių koordinates. Jeigu bus uždėta varnelė šalia „Aut. išdidinimas“ tai vaizdas bus išdidintas iki einamu momentu perrenkamo vektoriaus.

 – Išdidinti: vaizdas išdidinamas iki pažymėtų vektorių.

 – Pagalba: iškviečiamas pagalbos failas.

Atliekant rastrų korekciją reikia stengtis naudoti kuo mažesnį daugianario laipsnį, nes naudojant didesnį daugianarių laipsnį, atliekamas „lankstesnis“ transformavimas taip sudarant didesnius rastro iškraipymus. Kuo daugiau bus pateikta žinomų korekcijos vektorių tuo tikslesnis bus rezultatas. Kiekvieną vektorių galima perrinkti ar pakeisti kitu jeigu su einamais nepavyksta gauti norimos paklaidos.

GeoRaster nekeičia AutoCAD rastro objekto dydžio nei įterpimo koordinačių, jeigu kalibruojant buvo gautas didesnis rastras negu originalus tai viskas kas yra už originalaus rastro ribų liks „nematoma“.
