Šios
funkcijos pagalba apjungiame arba redaguojame sienas. Ši komanda iškviečiama
komandinėje eilutėje įrašius komandą
GEOMAP_Inventorizacija_SienuRedagavimas įrankių juostoje Inventorizacija
paspaudus mygtuką .
Iškvietus komandą pasirodžiusiame dialogo lange pasirenkame redagavimo tipą.
Redagavimo tipo nurodymo langas
Tipai:
1.
- uždaras kryžius. Sienos bus sukertamos kaip
parodyta paveikslėlyje. Jei pažymėsite nesusikertančias sienas programa praneš,
kad pažymėtos sienos nesusikerta ir duos pasitaisyti.

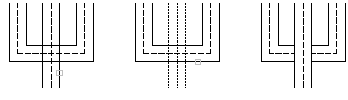

Pirma siena pažymėta Antra siena Rezultatas
2.
- atviras kryžius. Sienos
bus sukertamos kaip parodyta paveikslėlyje. Jei pažymėsite nesusikertančias
sienas programa praneš, kad pažymėtos sienos nesusikerta ir duos
pasitaisyti.
Pirma siena pažymėta Antra siena Rezultatas
3.
- sujungtas kryžius.
Sienos bus sukertamos kaip parodyta paveikslėlyje. Jei pažymėsite
nesusikertančias sienas programa praneš, kad pažymėtos sienos nesusikerta ir
duos pasitaisyti.
Pirma siena pažymėta Antra siena Rezultatas
4.
- uždara T formos
sankirta. Sienos bus sukertamos kaip parodyta paveikslėlyje. Ieškant susikirtimų
pirma siena jeigu reikia pratęsiama. T.y. pirma sieną bus pratęsta, jei ji
kirsis su antra pažymėta siena. Tačiau antra siena nepratęsiama!
Pirma siena pažymėta Antra siena Rezultatas
Pirma siena pažymėta Antra siena Rezultatas
Pirma siena pažymėta Antra siena Rezultatas
5.
- atvira T formos
sankirta. Sienos bus sukertamos kaip parodyta paveikslėlyje. Ieškant susikirtimų
pirma siena jeigu reikia pratęsiama. T.y. pirma sieną bus pratęsta, jei ji
kirsis su antra pažymėta siena. Tačiau antra siena nepratęsiama! Taip pat kaip
ir 4 punkte.
Pirma siena pažymėta Antra siena Rezultatas
6.
- sujungta T formos
sankirta. Sienos bus sukertamos kaip parodyta paveikslėlyje. Ieškant susikirtimų
pirma siena jeigu reikia pratęsiama. T.y. pirma sieną bus pratęsta, jei ji
kirsis su antra pažymėta siena. Tačiau antra siena nepratęsiama! Taip pat kaip
ir 4 punkte.
Pirma siena pažymėta Antra siena Rezultatas
7.
- sujungti kampu. Sienos bus
sukertamos kampu. Jei nurodysite nesusikertančias sienas jos bus pratęstos, jei
ir pratęsus jos nesikerta programa praneš apie tai ir jūs turėsite pakartotinai
nurodyti sienas. Atkreikite dėmesį į sienos pažymėjimo tašką. Juo žymite tas
sienos dalis kurios norite kad išliktų!
Pirma siena pažymėta Antra siena Rezultatas
Pirma siena pažymėta Antra siena Rezultatas
8.
- įterpti verteksą. Šiuo
redagavimo tipu mes į jau esamą sieną įterpiame verteksą. Jums reikės nurodyti
sienoje naujo vertekso vietą. Pavyzdys paveikslėlyje.
Pažymima siena. Rezultatas po įterpimo.
9.
- pašalinti verteksą. Šiuo
redagavimo tipu mes pašaliname sienoje esantį verteksą (kampą). Pavyzdys
paveikslėlyje.
Pažymima siena. Rezultatas po įterpimo.
10.
- iškirpti vieną. Sienoje bus iškerpama
jos dalis bet tik nurodyta t.y. arba vidinė arba išorinė. Jūs turite nurodyti tą
pačią sieną, jei pažymėjote ne tą pačią sieną, programa apie tai praneš ir duos
pasitaisyti.
Pirmas taškas Antras taškas Rezultatas
11.
- iškirpti visas. Sienoje bus iškerpama
jos nurodyta dalis. Jūs turite nurodyti tą pačią sieną, jei pažymėjote ne tą
pačią sieną, programa apie tai praneš ir duos pasitaisyti.
Pirmas taškas Antras taškas Rezultatas
12.
- apjungti visas. Apjungia iškirptą
sieną. Jūs turite nurodyti tą pačią sieną, jei pažymėjote ne tą pačią sieną,
programa apie tai praneš ir duos pasitaisyti.
Pirmas taškas Antras taškas Rezultatas
