Statinių žymėjimas (be įkainojimo) (AutoCAD programoje)

Ši komanda naudojama, kai brėžinyje reikia sužymėti importuojamus pastatus statinių išdėstymo plane. Pastatų identifikavimo komanda iškviečiama komandinėje eilutėje įrašius komandą  iera_Invent_Daliu_Zymejimas arba įrankių juostoje Inventorizacija paspaudus mygtuką . Iškvietus komandą pasirodo dialogo langas:

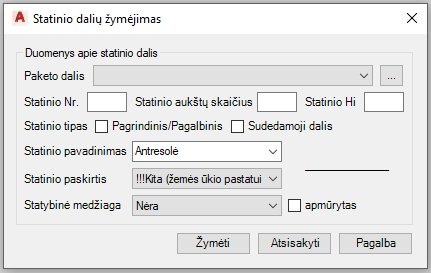

Statinių žymėjimo dialogo langas

Šiame dialogo lange reikia nurodyto tokius parametrus:

•      sąraše Paketo dalis  pasirenkame vieną iš registrų centro gautų Turto objekto identifikatorių. Prie sąrašo esančio mygtuko pagalba galima nusirodyti/pakeisti registrų centro DB;

•      laukelyje Statinio Nr. reikia įvesti statinio numerį. Statinio numeris yra sveikas teigiamas skaičius;

•      laukelyje Statinio aukštų skaičius įvedamas statinio aukštų skaičius (sveikas teigiamas skaičius);

•      laukelyje Statinio H  įvedamas statinio aukštis. (teigiamas realus skaičius);

•      sąraše Statinio tipas nurodomas tai pagrindinis ar pagalbinis pastatas;

•      jei žymėsime statinio sudedamąją dalį tada uždėkite varnelę Sudedamoji dalis.

•      laukelyje Statinio pavadinimas įrašomas arba iš sąrašo išrenkamas statinio pavadinimas.

•      sąraše Statinio paskirtis nurodoma statinio paskirtis. Visos reikšmės užkraunamos iš duomenų bazės (jei duomenų bazė nerandama komandos paleidimo metu, ją paprašoma nurodyti).

•      sąraše Statybinė medžiaga nurodoma statybinė medžiaga, iš kurios statytas pastatas. Visos reikšmės užkraunamos iš duomenų bazės (jei duomenų bazė nerandama komandos paleidimo metu, ją paprašoma nurodyti). Statybinių medžiagų sąrašas redaguojamas Inventorizacijos programoje. Apie tai skaitykite skyrelyje Vidiniai klasifikatoriai;

•      Dešiniame apatiniame kampe nurodoma kaip atrodys būsima anotacija;

Nurodžius visus reikiamus duomenis spaudžiame mygtuką Žymėti. Programa patikrins ar aktyviame brėžinyje jau yra toks statinys su tuo pačiu identifikatoriumi. Jei jau toks pastatas yra pasirodys pranešimas. Pasirinkus Taip bus parodyta anotacija kuri atitinka nurodytą patalpą.

Kiekvienas pagrindinis pastatas turi turėti skirtingą turto objekto identifikatorių, o pastato sudedamoji dalis turės pagrindinio pastato turto objekto identifikatorių. Programa automatiškai patikrins ar jūsų pasirinktas turto objekto identifikatorius jau priskirtas kuriam nors brėžinyje esančiam pastatui ir jeigu ras tokį pastatą apie tai jums praneš.

AutoCAD programoje nurodykite tašką. Programa suformuoja anotaciją. Anotacijos pvz.:

Šiame pavyzdyje užrašai reiškia:

•      1 – statinio numeris;

•      A – statinio paskirties žymėjimas. Ši reikšmė paimama iš Pastato paskirčių žinyno lauko Pažymėjimas plane, pagal Statinių žymėjimas formoje nurodytą statinio paskirtį. Šis žymėjimas yra iš mažųjų raidžių jei pastato tipas yra ne pagrindinis pastatas;

•      2 – statinio aukštų skaičius;

•      p – statybinės medžiagos žymėjimas. Ši reikšmė paimama iš statybinių medžiagų sąrašo lauko Žymėjimas, pagal Statinių žymėjimas formoje nurodytą statybinę medžiagą;

•      H = 7 – statinio aukštis.

Jei reikia išnašos – anotacija brėžinyje nunešama į reikiamą vietą. Jei išnaša nereikalinga - spaudžiame ENTER klavišą.

Po šių veiksmų vėl pasirodo dialogo langas Statinių žymėjimas. Jei daugiau nenorite žymėti pastatų, spauskite mygtuką Atmesti.

Kiekviena anotacija tai blokas ‘5’ su atributiniais duomenimis:

•      Nr – Statinio nr. sklype.

•      P – Statinio paskirties kodas.

•      A – Statinio aukštų skaičius.

•      M – Sienų medžiaga.

•      AUKSTIS – Statinio aukštis.

•      SL1 – Skyriklis. Visada priskiriamas “/” ženklas

•      TEMP5 – brūkšnys tarp skaitiklio ir vardiklio visada paskaičiuojamas automatiškai.
