Komanda skirta piketų įterpimui tarp linijos ir apskritimo.
Komandą galima iškviesti šiais būdais:
•su meniu komanda Geo įrankiai → Taškų formavimas → Tarp linijos ir
apskritimo ;
•komandinėje eilutėje įvedus komandą GEOMAP_IRANKIAI_TASKASTARPLINIJOSIRAPSKRITIMO.
Iškvietus komandą tolimesnių veiksmų seka tokia:
•Nurodykite įsivaizduojamo apskritimo centrą: – nurodomas įsivaizduojamo apskritimo, pagal kurį bus formuojami piketai centras.
•Nurodykite direkcinės linijos pradžios tašką: – nurodomas linijos, pagal kurią bus formuojami piketai, pradžios taškas.
•Kaip nurodysite kryptį? Pagal [1 Azimutą/2 Kampą/3 Taškais] <1 Azimutą>– nurodoma direkcinės linijos kryptis. Ji gali būti nurodoma 3 būdais:
o Azimutą – azimutas matuojamas nuo -360 iki 360 laipsnių. 0 azimutas laikomas ties Y ašimi. Kryptis didėja pagal laikrodžio rodyklę.
o Kampą – nurodomas kampas nuo X ašies.
o Taškais –kryptis nurodoma dviem taškais.
•Nurodykite atstumą nuo direkcinės linijos <0>: – nurodomas atstumas nuo direkcinės linijos iki formuojamų piketų (žemiau esančiame brėžinyje šis atstumas pažymėtas A1).

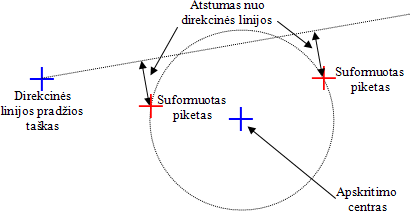

Po šių veiksmų, jei bus rasti keli susikirtimo taškai, jie bus parodyti ir užklausta, ar įterpti visus. Jei atsakysite Ne – duos pasirinkti kurį piketą įterpti. Žemiau esantis paveikslėlis padės lengviau suprasti komandos veikimą:
