Komanda skirta piketų įterpimui direkcinės linijos bei objekto susikirtimo taškuose.
Komandą galima iškviesti šiais būdais:
•su meniu komanda Geo įrankiai → Taškų formavimas → Tarp linijos ir
objekto ;
•komandinėje eilutėje įvedus komandą GEOMAP_IRANKIAI_TASKASTARPLINIJOSIROBJEKTO.
Iškvietus komandą tolimesnių veiksmų seka tokia:
•Nurodykite objektą: – nurodykite laužtę arba liniją, su kuria kirsite direkcinę liniją.
•Nurodykite taško atstumą nuo objekto <0>: – nurodykite atstumą nuo pažymėto objekto.
•Nurodykite direkcinės linijos pradžios tašką: – nurodykite direkcinės linijos pradžios tašką.
•Kaip nurodysite kryptį? Pagal [1 Azimutą/2 Kampą/3 Taškais] <1 Azimutą>:– nurodoma direkcinės linijos kryptis. Ji gali būti nurodoma 3 būdais:
o Azimutą – azimutas matuojamas nuo -360 iki 360 laipsnių. 0 azimutas laikomas ties Y ašimi. Kryptis didėja pagal laikrodžio rodyklę.
o Kampą – nurodomas kampas nuo X ašies.
o Taškais – kryptį nurodome dviem taškais.
•Nurodykite atstumą nuo direkcinės linijos <0>: – nurodykite atstumą nuo direkcinės linijos.

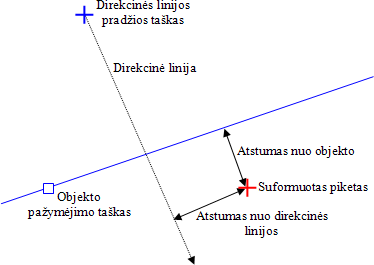

Po šių veiksmų bus įterptas surastas piketas. Žemiau esantis paveikslėlis padės lengviau suprasti komandos veikimą:
