Topologijos tikrinimo taisyklių aprašymas

Topologijų tikrinimo komanda skirta patikrinti brėžinyje esančius objektus ar jie atitinka tarpusavio jungimąsi pagal specifikaciją. Objektai yra tikrinami pagal topo_rules.txt ir topo_rules.json failus, kurie yra  C:\Users\[UserName]\AppData\Roaming\InfoEra\Geo\[metai]\Blocks\GKTR_2.11.03_2014. Faile topo_rules.txt nurodomas tikslumas, pagal kurį tikrinami duomenys; objektai, prie kurių kiti objektai gali jungtis bet kurioje segmento vietoje; bei kiekvieno sluoksnio (objekto) galimos jungimosi taisyklės su kitų sluoksnių objektais. Jeigu taisyklių failuose nėra sluoksniui jokio įrašo – tada tas sluoksnis netikrinamas.  Faile topo_rules.json nurodomas taisyklės aprašytos suskirstant jas į sluoksnius ir topologijas. Įvedamos sluoksniams taisyklės, pagal kurias bus vykdoma topologinė patikra.

Komanda iškviečiama meniu Ribbon juostoje GKTR → GIS GeoMap paspaudus komandos „Topologijos tikrinimas“ mygtuką  arba komandinėje eilutėje įrašius IERA_TOPO_CHECK ir paspaudus ENTER.. Programa patikrina brėžinį ir atidaro topologijų tikrinimo klaidų dialogą. Šiame dialoge klaidos yra sugrupuotos pagal specifikaciją:

Iškvietus komandą „IERA_TOPO_CHECK“ arba „IERA_TOPO_FIX“ programa automatiškai patikrina ir atsiunčia (jei yra/reikia) topologijos tikrinimo failus neleidžiant programos atnaujinimo. Pranešimai apie atnaujintus failus ar atnaujinimo klaidas pateikiami komandinėje eilutėje. Programa po kiekvieno atnaujinimo/ perrašymo padaro atsarginę failo kopiją ir ją patalpina į „Backup“ katalogą, kuris yra C:\Users\[UserName]\AppData\Roaming\InfoEra\Geo\[metai]\Blocks\GKTR_2.11.03_2014\Backup. Jei topologijos tikrinimo failai yra redaguojami rankom ir nenorima, kad failai būtų atnaujinami/perrašomi, tai koreguojamam failui galima uždėti read-only, tada programa komandinėje eilutėje pateikia pranešimą, kad failų nepavyko perrašyti.

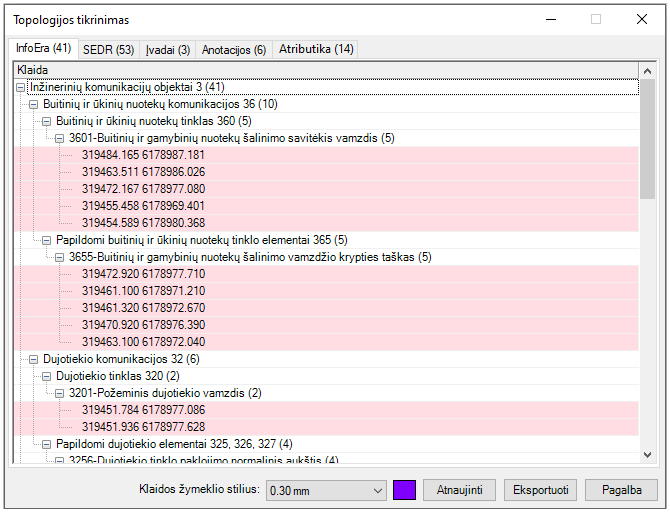

Topologijos tikrinimo dialogas

Paspaudus mygtuką „Atnaujinti, programa patikrina brėžinį iš naujo.

Paspaudus mygtuką „Eksportuoti“, programa išsaugo topologijos klaidas tekstiniame faile.

Paspaudus mygtuką „Pagalba“, programa iškviečia vartotojo vadovą apie topologijų tikrinimą.

Pateikiamas topologijų taisyklių tikrinimas:

•      InfoEra. Plačiau apie tai skaitykite „Topologijų tikrinimas pagal InfoEra taisykles“.

•      Savivaldybės erdvinių duomenų rinkinys (SEDR). Plačiau apie tai skaitykite „Topologijų tikrinimas pagal savivaldybės erdvinių duomenų rinkinio (SEDR) taisykles“.

o  Plotų formavimas pagal topologijas. Plačiau apie tai skaitykite „Plotų formavimas pagal topologijas“.

o  Plotų ribos formavimas pagal topologijas. Plačiau apie tai skaitykite „Plotų ribos formavimas pagal topologijas“.

•      Įvadai. Plačiau apie tai skaitykite „Įvado reikšmių surinkimas topologinių taisyklių patikrai“.

•    Anotacijos. Plačiau apie tai skaitykite „Anotacijos reikšmių surinkimas topologinių taisyklių patikrai“.

•      Atributika. Plačiau apie tai skaitykite „Atributikos tikrinimas“.
