Transformavimas

Koordinačių transformavimo komanda iškviečiama meniu paspaudus mygtuką Transformavimas . Iškvietus komandą pasirodo dialogo langas Transformavimas:

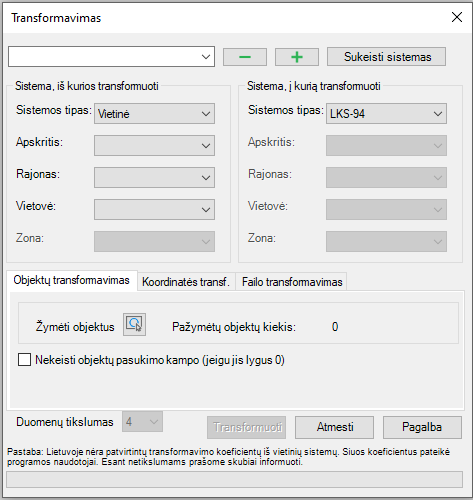

Transformavimas dialogo langas

Šiame dialogo lange:

•      Srityje Sistema iš kurios transformuoti, sąraše Sistemos tipas nurodykite koordinačių sistemą iš kurios norite transformuoti. Jei nurodėte vietinę koordinačių sistemą, dar turite nurodyti vietovės apskritį (sąraše Apskritis), rajoną (sąraše Rajonas) ir vietovės pavadinimą (sąraše Vietovė). Sąrašas Zona šiuo atveju yra neaktyvus. Jei sąraše Sistemos tipas nurodėte valstybinę koordinačių sistemą, papildomai nurodyti reikės tik vietovės zoną.

•      Srityje Sistema į kurią transformuoti, sąraše Sistemos tipas nurodykite koordinačių sistemą į kurią norite transformuoti duomenis. Jei nurodėte vietinę koordinačių sistemą, dar turite nurodyti vietovės apskritį (sąraše Apskritis), rajoną (sąraše Rajonas) ir vietovės pavadinimą (sąraše Vietovė). Sąrašas Zona šiuo atveju yra neaktyvus. Jei sąraše Sistemos tipas nurodėte valstybinę koordinačių sistemą, papildomai nurodyti reikės tik vietovės zoną.

•      Mygtukas Sukeisti sistemas yra skirtas sukeisti šiose srityse Sistema iš kurios transformuoti ir Sistema į kurią transformuoti pasirinktas reikšmes vietomis.

•      Mygtukas Šalinti dažniausią transformavimą -  yra skirtas pašalinti dažniausiai naudojamą transformavimo sistemą iš sąrašo.

•      Mygtukas Pridėti dažniausią transformavimą  yra skirtas pridėti dažniausiai naudojamą transformavimo sistemą į sąrašą.

Dažniausiai naudojamų sistemų sąrašas sudaromas mygtuko  pagalba. Pasirinkite srityse Sistema iš kurios transformuoti ir Sistema į kurią transformuoti duomenis ir paspauskite mygtuką.

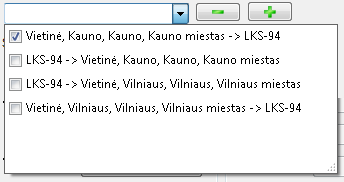

Dažniausiai naudojamų sistemų sąrašas

Pažymėjus sistemą su varnele , sekantį kartą atidarant Transformavimo komandos dialogą yra užkraunama pasirinkta sistema. Norint iškarto užkrauti sistemą iš sudaryto sistemų sąrašo, reikia su pele bakstelti ant pasirinktos sistemos ir duomenys apie sistemas bus supildyti į Transformavimo dialogo langą.

Su mygtuku Šalinti dažniausią transformavimą -  pirmiausia yra pašalinama sistema, kuri yra rodoma išskleidžiamojo sąrašo antraštėje, pvz., : . Jeigu antraštė tuščia, tai šalinama varnele pažymėta sistema.

•      Sąraše Duomenų tikslumas nurodykite duomenų ir rezultatų tikslumą (skaitmenų skaičių po kablelio koordinatėse).

•      Atlikę visus reikiamus veiksmus galite vykdyti koordinačių transformavimą. Tai atliksite paspaudę mygtuką Transformuoti.

•      Jei paspausite mygtuką Atmesti, bus uždaromas koordinačių transformavimo dialogo langas.

Pastabos:

1.  Jei dirbate progeCAD programa, tuomet transformavimas nevykdomas objektams, sudarytiems iš„MLine“ tipo linijų.

2.  Transformavimas tarp koordinatinių sistemų Vietinė ir LKS-94 vyksta dvimatėje plokštumoje.
