Transformavimo pagal ryšio taškus programos funkcijos

Koordinačių transformavimo pagal ryšio taškus komanda iškviečiama meniu paspaudus mygtuką Transformavimas pagal ryšio taškus . Iškvietus komandą pasirodo dialogo langas Transformavimas pagal ryšio taškus:

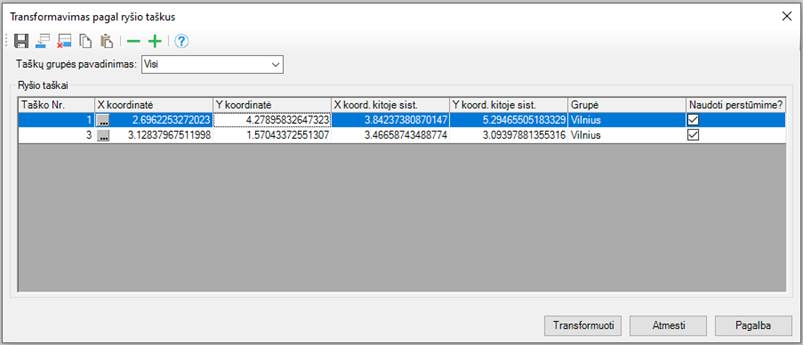

Transformavimas pagal ryšio taškus dialogo langas

Šiame dialogo lange:

•      Sąraše taškų grupės pavadinimas galite pasirinkti taškų grupės pavadinimą (sąraše yra visų kada nors sukurtų taškų grupių pavadinimai).

•     Srityje Ryšio taškai yra aprašomi transformavimo taškai.

o  Lauke Taško Nr. yra nurodomas transformuojamo taško numeris.

o  Lauke X koordinatė yra nurodoma ryšio taško X koordinatė dabartinėje sistemoje.

o  Lauke Y koordinatė yra nurodoma ryšio taško Y koordinatė dabartinėje sistemoje.

o  Lauke X koordinatė kitoje sistemoje yra nurodoma ryšio taško X koordinatė sistemoje į kurią transformuosime.

o  Lauke Y koordinatė kitoje sistemoje yra nurodoma ryšio taško Y koordinatė sistemoje į kurią transformuosime.

o  Lauke grupė nurodoma taškų grupė kuriai priklauso aprašomas taškas. Šiame lauke grupę galima pasirinkti iš jau sukurtų arba įrašyti naują grupės vardą.

o  Lauke Naudoti perstūmime? varnelė dedama tada, kai aprašytą tašką norime naudoti transformuojant objektą. Jeigu varnelė neuždėta, taškas nebus naudojamas transformuojant objektą.

•      Atlikę visus reikiamus veiksmus galite vykdyti transformavimą pagal ryšio taškus. Tai atliksite paspaudę mygtuką Transformuoti.

•      Paspaudus mygtuką Transformuoti programa paprašys pasirinkti kokį transformavimo tipą naudosite. Jeigu pasirinksite Tiesioginį transformavimo tipą, objektai bus transformuojami iš dabartinės koordinačių sistemos į naują, jeigu pasirinksite atvirkštinį – objektai bus transformuojami į dabartinę koordinačių sistemą. Tiesioginis transformavimas pasirenkamas komandinėje eilutėje parašius raidę t ir paspaudus ENTER, atvirkštinis – parašius raidę a ir paspaudus ENTER.

•      Pasirinkus transformavimo tipą programa paprašys pasirinkti objektus, kuriuos norite transformuoti. Pasirinkę norimus objektus paspauskite ENTER ir transformavimas bus įvykdytas.

Pagrindinius veiksmus transformavimo pagal ryšio taškus lange galima atlikti ir su meniu juostoje esančiais įrankiais:

 – užsaugo pakeitimus, padarytus taškų lentelei;

 – įterpia naują eilutę sąrašo pabaigoje;

 – ištrina pažymėtas eilutes;

 – nukopijuoja pažymėtas taškų eilutes;

 – įterpia nukopijuotas taškų eilutes;

 – naikina pasirinktą taškų grupę. Pirmiausia pasirinktą grupę ištrina iš išskleidžiamojo sąrašo, todėl neišsaugojus duomenų tokiu pat pavadinimu sukurti kitos nepavyks.

 – sukuria taškų grupę, atsiradusiame dialoge, turite įvesti naujos grupės pavadinimą:

Nauja grupė dialogo langas
