Šulinio numerio rezervavimas

Šulinių numerių rezervavimo metu programa priskiria numerius jo neturintiems brėžinyje esantiems tiek naujiems, tiek seniems šuliniams ir jeigu šuliniui jau yra priskirtas numeris, bet jis nėra geras - pataiso į tinkamą numerį. Prieš rezervuojant šulinius, turi būti parinktas leidimas, kuriam norite rezervuoti šulinių numerius. Tikslas – suteikti šuliniams unikalius numerius ir integruoti į internetinę sistemą.

Šulinių numerių rezervavimo procesas vyksta šulinių paletėje, kuri iškviečiama Geo meniu paspaudus mygtuką  arba komandinėje eilutėje įvedus komandos pavadinimą „iera_geo_suliniai_palete“.

Šulinių rezervavimo paletę sudaro dvi lentelės „Leidimai“ bei „Šuliniai brėžinyje“, savivaldybių sąrašas ir komandų juosta:

Įrankių juosta šulinių paletėje

Leidimų lentelėje yra visi leidimai, priklausantys iš sąrašo „Savivaldybė“ parinktai savivaldybei. Šulinių paletėje atvaizduojami visi šuliniai, kurie aprašyti DWS faile, ir yra atidarytame brėžinyje. Taip pat, šulinys turi turėti šulinio nustatymuose nurodytą šulinio kortelę (Sulinys_2009). Norėdami atnaujinti lenteles, pavyzdžiui, po naujų šulinių įterpimo, spauskite mygtuką „Atnaujinti“. Norėdami pažymėti leidimą paletėje, jei nežinote leidimo numerio, naudokite mygtuką „Žymėjimo brėžinyje režimas“. Nurodžius tašką brėžinyje, programa pateiks visus leidimus esančius tame taške. Šis mygtukas aktyvus, tik tada kai lentelėje yra išduotų leidimų.

Norint rezervuoti šulinius atitinkamam leidimui, veiksmų seka tokia:

1.  Atsidarykite brėžinį, kuriam buvo išduotas leidimas.

2.  Meniu „Šulinių kortelės“, paspaudę mygtuką „Šulinio numerio rezervavimas“, atsidarykite šulinių paletę. Joje pamatysite leidimų ir šulinių sąrašus.

3.  Šulinių paletėje pasirinkite savivaldybe, kurioje rezervuojami numeriai.

4.  Leidimų lentelėje pažymėti leidimą, kuriam norite rezervuoti šulinius. Jei nežinote arba abejojate, kad pasirinkote teisingą leidimą, spauskite mygtuką „Žymėjimas brėžinyje režimas“ ir bakstelėkite su pele brėžinyje.

Nerezervuoti šuliniai

5.  Rezervuokite numerius, šulinių paletėje paspaudę mygtuką „Rezervuoti numerius“ . Jei brėžinyje programa suras šulinių, nepatenkančių į nurodytą ribą, turėsite ištrinti šiuos šulinius arba pasirinkti kitą leidimą su teisingai nurodyta riba.

6.  Po to programa užklaus, ar tikrai norite atlikti šį veiksmą. Jei paspausite „Taip“, programa patikrins kiekvieno šulinio atributinės lentelės numerio lauke esančios reikšmės teisingumą. Jei jame įvestas numeris papuola į atitinkamą dekadą LKS koordinačių sistemoje, tai programa rezervuodama šulinius naujos reikšmės nepriskirs, o tik nuskaitys iš atributinės lentelės.  Priešingu atveju, šulinio blokui bus priskirtas sekantis laisvas numeris dekadoje LKS koordinačių sistemoje ir įrašytas į šulinio atributinę lentelę, nurodytą šulinio kortelės nustatymuose. Šulinių rezervavimo procesas baigtas. Rezervuoti šulinių numeriai paletėje nuspalvinami žalia spalva (pav. „Rezervuoti šuliniai“) ir suteikiama būsena „Rezervuotas“.

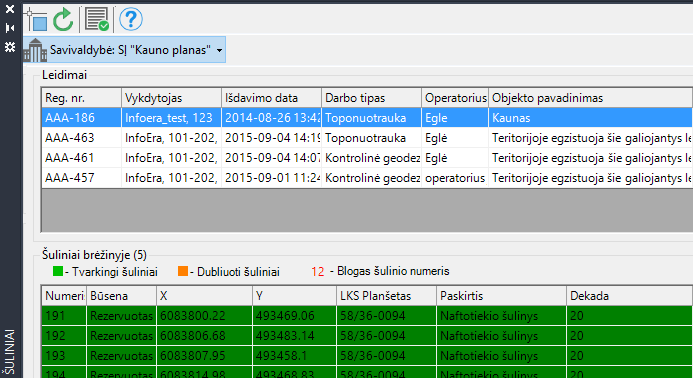

Rezervuoti šuliniai

Tvarkingame brėžinyje negali būti dubliuotų šulinių. Tokie šuliniai paletėje yra atvaizduojami oranžine spalva. Dubliuoti šuliniai yra tokie blokai, turintys šulinio kortelės nustatymuose nurodytą atributinę lentelę, atvaizduojami brėžinyje toje pačioje dekadoje ir turi tą patį numerį. Oranžine spalva vaizduojami dubliuoti šuliniai tokiu principu:

•      Jei vienodais numeriais šuliniai yra tose pačiose koordinatėse, dubliuoti šuliniai visi oranžiniai.

•      Jei jų pozicija skiriasi, tai oranžinis tas, kurio koordinatės nesutampa su koordinatėmis (0,3 m paklaida), kurias turi to numerio šulinys serveryje.

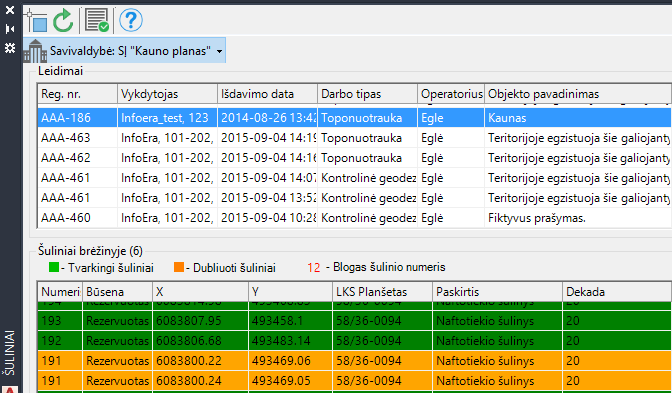

Dubliuotų šulinių vaizdavimas

Jeigu blogas šulinio numeris (toks numeris negalimas dekadoje) ar blogas planetas, tai jų tekstus programa nuspalvina raudonai.
