Aprašymai

Toliau išvardinti įvairių dujotiekio ir vandentiekio elementų aprašymai. Aprašymą sudaro keli dėmenys, atskirti pasvirusiu brūkšniu ( / ).

Pirma aprašymo raidė dažniausiai parinkta pagal pilno pavadinimo pirmąją raidę. Skliausteliuose nurodytas žodis, pagal kurį pasirinkta aprašymo raidė.

Sudarant dujotiekio duomenų bylą ir nurodant aprašymą, lango apačioje kairėje pusėje rodomi paveiksliukai su sutartiniais ženklais. Paveiksliukai rodo, kas bus atvaizduota trasos schemos grafoje. Žalia linija vaizduoja dujotiekį, juoda - dujotiekio elementus. Vandentiekio profilyje trasos schema nebraižoma, todėl ir sutartiniai ženklai nerodomi.

Suvirinimo siūlė (siūlė)

Dujotiekio profilyje: s / siūlės numeris / žymeklis / trasos posūkis
	siūlės numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Vandentiekio ir kanalizacijos profilyje: s / siūlės numeris / posūkis
	siūlės numeris	Sveikasis skaičius nurodantis siūlės numerį
	posūkis	pv – vertikalus posūkis, p – horizontalus posūkis

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

s/114/h

s///1

Profilyje naudojami tokie elementai, kaip įvadas ir pasijungimas. Natūroje tai yra vienas ir tas pats elementas – trasos atsišakojimas. Tačiau profilio brėžinyje vienu atveju reikia išvesti vienokį bloką, kitu atveju – kitokį, todėl ir naudojami skirtingi aprašymai. Atsišakojimai (įvadai) yra numeruojami. Jiems braižomi atskiri profilio fragmentai. Šiuose atskiruose fragmentuose jie apibūdinami kaip “pasijungimai” prie trasos. Prie šių pasijungimų nurodomos dviejų siūlių – esančios ant pagrindinio vamzdžio ir esančios ant atsišakojimo – numeriai ir žymekliai.

Sutikusi įvadą programa įsimeną jo siūlės numerį ir paties įvado numerį. Jeigu sutinkamas pasijungimo kodas j su tokiu pačiu siūlės numeriu kaip ir įvado, tai įvado numeris parašomas po pasijungimą vaizduojančiu bloku.

Atsišakojimas (įvadas)

į / a (nukreiptas aukštyn) / siūlės numeris / žymeklis / įvado numeris / trasos posūkis į / ž (nukreiptas žemyn) / siūlės numeris / žymeklis / įvado numeris / trasos posūkis
	siūlės numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.
	įvado numeris	Bet kokia raidžių ir skaičių kombinacija, ne daugiau kaip 4 skaitmenų. Gali būti praleistas. Trasos schemoje įvado numeris apibrėžiamas apskritimu.
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

į/a

į/ž/114/h/15

į/ž////3

Pasijungimas prie trasos (pasijungimas)

j / siūlės ant dujotiekio numeris / žymeklis / siūlės ant atsišakojančio vamzdžio numeris / žymeklis / trasos posūkis
	siūlės ant dujotiekio numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.
	siūlės ant atsišakojančio vamzdžio numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

j/114/h/115/h

j/114/h///5

j/114/h

Dujotiekis išlenda į paviršių arba lenda po žeme (burbulas)

b / p (seno vamzdžio pradžia jeigu yra) / siūlės numeris / žymeklis b / g (seno vamzdžio pabaiga jeigu yra ) / siūlės numeris / žymeklis
	siūlės numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

b/p

b/g

Naudojamas tik dujotiekio profilyje. Vandentiekio ir kanalizacijos profilyje burbulą atitinka šulinys.

Vandentiekio arba kanalizacijos šulinys (šulinys)

š / šulinio numeris / šulinio diametras / iškilimas virš žemės paviršiaus / atstumas nuo vamzdžio iki dugno / vamzdžio kritimas (decimetrais) / posūkis laipsniais
	šulinio numeris	Bet kokia simbolių seka, vaizduojanti šulinio numerį
	šulinio diametras	Realus skaičius, nurodantis šulinio diametrą decimetrais
	iškilimas virš žemės paviršiaus	Realus skaičius, nurodantis šulinio iškilimą virš žemės paviršiaus decimetrais
	atstumas nuo vamzdžio iki dugno	Realus skaičius, nurodantis atstumą nuo vamzdžio iki šulinio dugno decimetrais

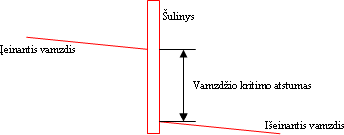

	vamzdžio kritimas	Realus skaičius, nurodantis kiek decimetrų žemiau yra išeinantis iš šulinio vamzdis (kritimo šulinys). Jei ši reikšmė nenurodyta arba lygi 0 – įeinantis ir išeinantis vamzdis yra viename aukštyje (pagal nurodytą vamzdžio koordinatės reikšmę). Jei reikšmė neigiama – vamzdis iš dešinės yra žemiau nei vamzdis iš kairės.
	posūkis laipsniais	Iš šulinio išeinančio vamzdžio posūkio reikšmė laipsniais (0°-360°).

Šuliniai naudojami tik vandentiekio ir kanalizacijos profilyje. Dujotiekio profilyje šulinį atitinka burbulas.

Seno vamzdžio arba futliaro pradžia (pradžia)

p / trasos posūkis
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

p/7

Seno vamzdžio arba futliaro pabaiga (galas)

g / trasos posūkis
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

g/1

Vamzdžio užaklinimas (aklė)

a / siūlės numeris / žymeklis
	siūlės numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

a/114/h

Hidraulinis uždoris (uždoris)

h / siūlės numeris / žymeklis / trasos posūkis
	siūlės numeris	Sveikasis skaičius, ne daugiau kaip 4 skaitmenų. Gali būti praleistas.
	žymeklis	Identifikuoja suvirintoją. Bet kokia raidžių ir skaičių kombinacija.
	trasos posūkis	Skaičius nuo 0 iki 7, rodantis dujotiekio posūkio kryptį. Arba galima nurodyti kampą laipsniais, rašant „l“ ir kampas, pvz:, l45.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

h/114/h

Aukščio parametras (aukštis)

Naudojama tik vandentiekio ir kanalizacijos profilyje. Profilyje išvedamos žemės paviršiaus ir vamzdžio paviršiaus altitudės (jei jos nurodytos).

Kertanti komunikacija (komunikacija)

Kertančioms ir projektuojamoms kertančioms komunikacijoms galima nurodyti jų koordinavimo vietą – apačią arba viršų. Jeigu koordinavimo vieta nenurodyta, laikoma, kad buvo koordinuotas kertančios komunikacijos viršus. Taip pat galima pateikti komunikacijos skersmenį, jeigu norime komunikaciją vaizduojantį apskritimą (vandentiekio ir kanalizacijos profilyje elipsę) vaizduoti masteliu.

Kadangi kelios kertančios komunikacijos dažnai būna arti viena kitos, kertančių komunikacijų užrašai išvedami taip, kad nekirstų vienas kito.

Bendras kertančios ir projektuojamos kertančios komunikacijos aprašymas:

k / komunikacijos tipas / altitudė / apačia - viršus / komunikacijos skersmuo

Galima nurodyti šiuos kertančių komunikacijų tipus:

k10	aukštos įt. kabelis.
k04	žemos įt. kabelis.
d	kita dujų trasa.
dr	drenažas.
kf	fekalinė kanalizacija.
kl	lietaus kanalizacija.
ks	slėginė kanalizacija.
mn	magistralinis naftotiekis.
n	naftotiekis.
s	signalinis kabelis.
š	šiluminė trasa.
r	ryšio, telefono linija.
rk	ryšio kabelis.
v	vandentiekis.
p	pralaida.

Galima nurodyti šiuos projektuojamų kertančių komunikacijų tipus:

v1	projektuojamas vandentiekis.
f1	projektuojama kanalizacija.
fs1	projektuojama slėginė kanalizacija.
l1	projektuojama lietaus kanalizacija.
e1, e2, e4	projektuojama elektros linija.
t1, t2	projektuojama šiluminė trasa.
d1, d2, ld1	projektuojamas dujotiekis.
r0, r1	projektuojamos ryšio linijos.

Kadangi programa leidžia spausti visas aukščiau paminėtas raides, galima įvesti ir kitokią raidžių kombinaciją, tačiau tada komunikacijos aprašymas bus priskirtas prie neatpažintų komunikacijų.

Nurodant kertančių komunikacijų altitudę galima nurodyti ir jos įgilinimą nuo žemės paviršiaus. Tam reikia vietoj tikrosios altitudės rašyti pliuso ženklą (+) ir įgilinimą. Pavyzdžiui, +1.50 reikš, kad komunikacija yra 1.5 metro gylyje nuo žemės paviršiaus. Įgilinimo nurodyti negalima tik tuo atveju, jei ties komunikacijos aprašymu nenurodyta žemės paviršiaus altitudė, išskyrus atvejį kai komunikacija aprašyta po šulinio aprašymo su nuliniu atstumu (tokiu atveju paimama žemės altitudė, esanti ties šuliniu). Įgilimai gali būti skaičiuojami nuo esamo arba nuo projektuojamo žemės paviršiaus. Tai nustatoma profilio nustatymuose.

Vandentiekio ir kanalizacijos profilyje, jei ties komunikacija nenurodyta vamzdžio altitudė – ji apskaičiuojama ir išvedama lentelėje. Dujotiekio profilyje tokiu atveju vamzdžio altitudė nerašoma.

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

k/d/66,60	k/dr/66,60/a	k/k10/66,60/v	k/k04/66,60

k/kf/66,60	k/kl/66,60/a	k/ks/66,60/v	k/mn/66,60

k/n/66,60	k/s/66,60/a	k/š/66,60/v	k/r/66,60

k/rk/66,60	k/v/66,60/a

Posūkiai

Skaičius nuo 0 iki 7, rodantis trasos posūkio kryptį.

Posūkio krypčių kodavimas:

Kampas atitinkantis posūkio kryptį:

Nuo 15 iki 60 atitinka 1
Nuo 60 iki 105 atitinka 2
Nuo 105 iki 150 atitinka 3
Nuo 150 iki 195 atitinka 4
Nuo 195 iki 240 atitinka 5
Nuo 240 iki 285 atitinka 6
Nuo 285 iki 330 atitinka 7
Kitais atvejais atitinka 0

Aprašymų ir sutartinių ženklų pavyzdžiai dujotiekio profilyje:

Kai norite atvaizduoti ką nors, kas nėra numatyta programoje (taškas)

Sutartinis ženklas dujotiekio profilyje:

Kai trasos schemos grafoje nieko nereikia vaizduoti (nieko)

Sutartinis ženklas dujotiekio profilyje:

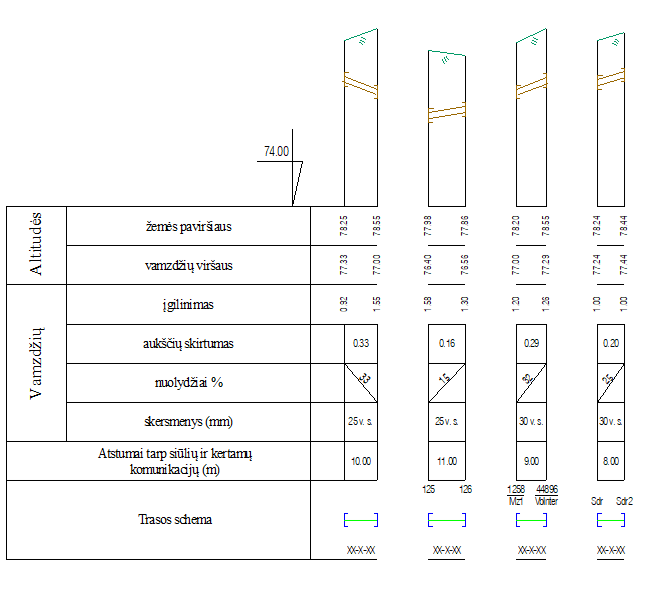

Kai viename brėžinyje norite atvaizduoti kelis profilio fragmentus, atskirtus tarpu

Atstumas ties kodu e taip pat bus atvaizduotas mastelyje. Pavyzdžiui, 15.00 reikš, kad bus padarytas 30.00 mm. tarpas, kai horizontalus mastelis yra 1:500.
