Komanda „Epiūros braižymas“ skirta brėžinyje sukurti epiūrą nuo nurodytos kelio pradžios. Kelio kilometro reikšmė apskaičiuojama pagal įvestą kelio pradžios (KM) reikšmę.
Komanda gali būti iškviečiama šiais būdais:
•Paspaudus mygtuką ;
•Komandinėje eilutėje įvedę komandos pavadinimą „GEOMAP_TRAIN_BRAIZYTI_EPIURA“.
Iškvietus komandą tolimesnių veiksmų seka tokia:
1. Pažymėkite kelio ašinę liniją. Pasirinktas objektas turi būti POLYLINE tipo.
2. Pažymėkite projektuojamo kelio ašinę liniją. Pasirinktas objektas turi būti POLYLINE arba 2D POLYLINE tipo.
3. Įveskite profilio pradžios KM. Pradinis kilometras nuo kurio turi būti braižoma epiūra.
4. Nurodykite profilio sukūrimo vietą. Epiūros sukūrimo vieta nurodoma su pele bakstelėjus brėžinyje.
Atlikus šiuos veiksmus, funkcija „Epiūros braižymas“ brėžinyje sukurs epiūrą nuo nurodytos kelio pradžios (KM), kas 20m surašomas atstumo nuokrypis nuo projektuojamos kelio linijos iki kelio ašies. Taip pat kaip ir išilginiame profilyje formuojamas kelio piketažas. Epiūroje atstumai nuo projektuojamos iki esamos ašies rodomi iki 0.18m.
Horizontalus mastelis 1:4000.

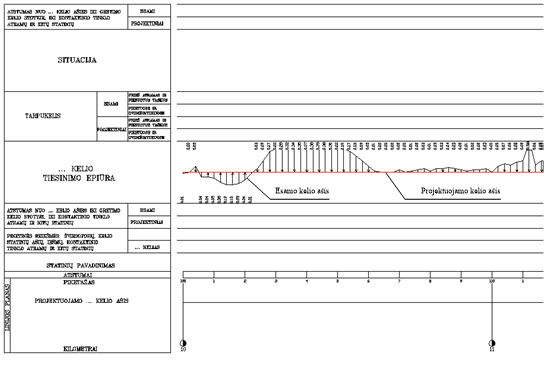

Epiūra
