Komanda
iškviečiama komandinėje eilutėje įrašius komandą (IERA_ADR_ATRIBUTAI_I_TEKTUS) arba
meniu paspaudus mygtuką .
Ši komanda skirta parodyti brėžinyje pasirinkto bloko norimas atvaizduoti atributinės lentelės lauko reikšmes, kurios bus atvaizduotos šalia objekto kaip tekstas su atitinkamomis reikšmėmis. Nuo šiol komanda naudoja dinamines anotacijas. Naudojant dinamines anotacijas, vieną kartą iškėlus atributinės lentelės lauką, antrą kartą to paties lauko anotacija nededama.
Iškvietus komandą pažymėkite objektą, kurio atributus norite iškelti arba spauskite „X“, atidaryti Atributinių duomenų atvaizdavimo nustatymų langą (pav. „Atributinių duomenų iškėlimo dialogas“).
Pirmuoju atveju atsivėrusiame lange „Atributo pasirinkimas“ reikia nurodyti, kokios lentelės, koks atributas bus iškeltas prie objekto kaip tekstas. Žemiau pavaizduotas paveikslėlis su parinkta lentele „Atributai“ ir atributu „GKodas“. Paspaudus mygtuką „Priimti“ atributo „ GKodas“ reikšmė bus iškelta brėžinyje šalia objekto.
Atributo pasirinkimas
Antruoju atveju, t.y. paspaudus „X“, atidaromas „Atributinių duomenų iškėlimo nustatymų“ dialogas. Atributams, kuriuos norite iškelti, t.y. atvaizduoti brėžinyje, galima parinkti atitinkamus atvaizdavimo nustatymus.
Atributo pasirinkimo dialogo lange yra įsimenamos paskutinės naudotos Lentelės ir Lauko reikšmės, jeigu brėžinyje nėra sukurtos tokios lentelės su tokiais laukais, tai atsidariusiame dialogo lange pagal nutylėjimą yra pateikiamos reikšmės pagal bendrus nustatymus.

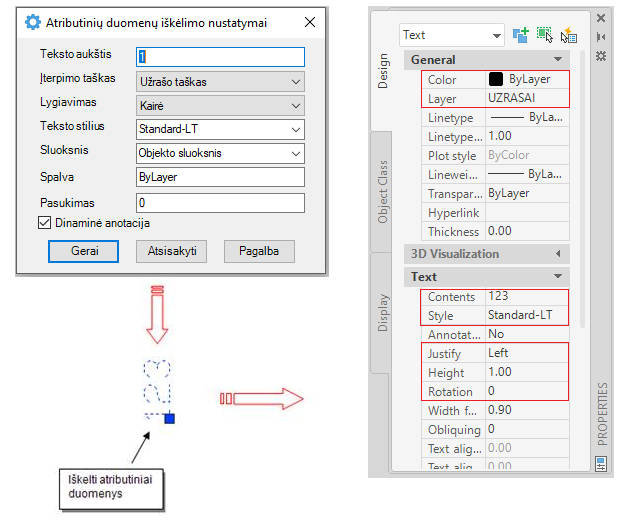

Žemiau pateiktas pavyzdys, kaip iškelti atributiniai duomenys priklauso nuo dinaminių anotacijų nustatymų.
