Šlaitų susikirtimo taškas



Komandos paskirtis sukurti du taškus kur šlaitai susikerta.

Prieš paleidžiant komandą galima pasirinkti norimus nustatymus paviršiaus nustatymuose. Arba jeigu nėra pasirinktas aktyvus paviršius paviršiaus nustatymų prototipą.

Ši komanda iškviečiama meniu  paspaudus  mygtuką arba komandinėje eilutėje suvedus komandą GeoMap_Horizontales_SlaitoAukscioTaskas.

Programa užklaus :

Nurodykite pirmą tašką:

Tolesni veiksmai:

•      Nurodykite tašką brėžinyje.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Nurodykite antrą taškąs:

Tolesni veiksmai:

•      Nurodyti tašką brėžinyje. Pirmas pasirinktas taškas bus pažymėtas laikinu „X“ ir rodyklėle, nukreipta link antro pasirinkto taško. Antras taškas taip pat bus pažymėtas laikinu „X“ bei rodyklėle, link pirmo pasirinkto taško.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Pirmo šlaito Slope (arba Grade) <Begalybė>:

Tolesni veiksmai:

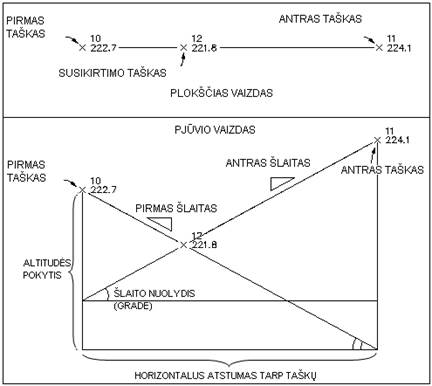

•      Įvesti šlaito reikšmę. Slope – tai horizontalaus (nukeliauto) atstumo tarp pasirinktų taškų santykis su pirmojo taško altitudės pokyčiu. Grade – šlaito nuolydis laipsniais, kampas tarp šlaito ir horizontalios nukeliauto atstumo projekcijos.

•      „G“ įvesti šlaitą procentais.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Antro šlaito Slope (arba Grade) <Begalybė>:

Tolesni veiksmai:

•      Įvesti šlaito reikšmę. Slope – tai horizontalaus (nukeliauto) atstumo tarp pasirinktų taškų santykis su antrojo taško altitudės pokyčiu. Grade – šlaito nuolydis laipsniais, kampas tarp šlaito ir horizontalios nukeliauto atstumo projekcijos.

•      „G“ įvesti šlaitą procentais.

•      „ESC“ nutraukti komandos vykdymą



Komanda suskaičiuoja šlaitų susikirtimo tašką bei atvaizduoja laikinu „X“ brėžinyje. Jeigu šlaitai nesusikerta išvedamas atitinkamas pranešimas.  Jei šlaitai susikerta tolesnis užklausimas:

Įterpti tašką [Taip/Ne] <Taip>:

Tolesni veiksmai:

•      „T“ arba „ENTER“ bus įterptas taškas vietoj laikino „X“.

•      „N“ taškas nebus įterptas.

•      „ESC“ nutraukti komandos vykdymą



Nurodant šlaito nuolydį Grade (laipsniais), jei šlaitas kyla, laipsniai nurodomi kaip teigiamas skaičius, jei leidžiasi – kaip neigiamas (su minuso ženklu).
