Lentelės sukūrimas

Iškvietę standartinę AutoCAD lentelės sukūrimo komandą, išvysite Insert table dialogo langą:

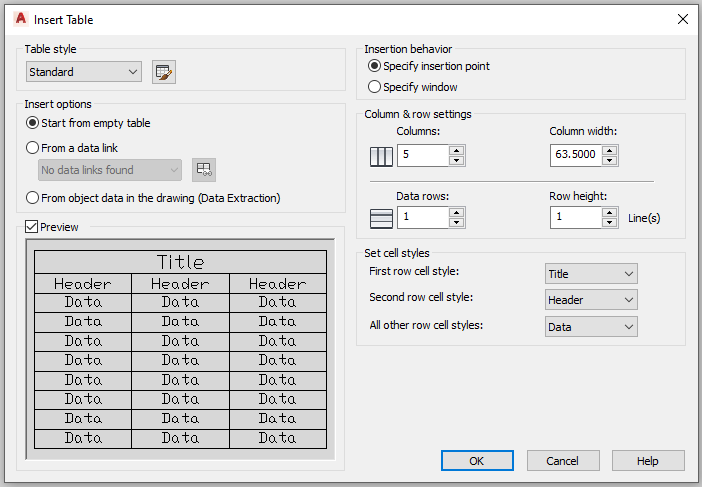

Lentelės kūrimo dialogo langas

Pasirinkite parametrus ir suformuokite jums reikalingą lentelę.

Srityje Insert options kuriant naują lentelę naudokite Start from empty table pasirinkimą. Jeigu norite sukurti *.dxe šabloną objektų savybių importui, pasirinkite From object data in the drawing (Data Extraction).

Srityje Insertion behavior galite pasirinkti įterpti lentelę su jūsų nurodytu eilučių kiekiu pažymėję akutę Specify insertion point. Pasirinkus akutę Specify window galite brėžinyje langu nurodyti lentelės dydį ir leisti programai automatiškai įterpti tiek eilučių, kiek tilps į jūsų nurodytą sritį.

Srityje Column&settings nurodykite stulpelių (Columns) kiekį ir stulpelių plotį (Column width), duomenų eilučių (data rows) kiekį ir eilučių aukštį (row height). Lentelės yra formuojamos tokiu principu:

Laukeliai lentelės pavadinimas, stulpelio antraštės yra pildomos vartotojo, o duomenys gali būti užpildyti automatiškai su programa, jeigu su GeoMap komanda „Sukurti lentelės šabloną“ sukursite kuriamai lentelei šabloną.

Set cell styles srityje galite nurodyti kaip formuosite lentelę (su stulpelio antraštėmis, lentelės pavadinimu ar be jų). Lentelės šabloną galite peržiūrėti Preview srityje.

Norint sukurti/pakoreguoti lentelės stilių srityje Table style spauskite mygtuką .

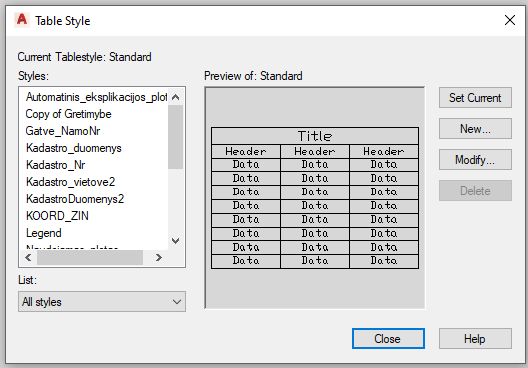

Lentelės stiliaus kūrimas

Atsidariusiame dialoge pasirinkite stilių, kurį norite pakoreguoti ir spauskite Modify, o jeigu norite sukurti naują stilių, spauskite New, tokiu atveju turėsite įvesti stiliaus pavadinimą:

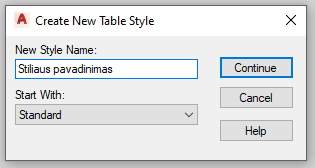

Lentelės stiliaus pavadinimo įvedimas

Įvedę pavadinimą, paspauskite Continue. Toliau atsidaromas stiliaus redagavimo langas:

Stiliaus redagavimo langas

Starting table srityje su mygtuku  galite pasirinkti lentelę brėžinyje, kurios stilių kaip pavyzdį naudosite kuriamai lentelei.

General srityje galite pasirinkti lentelės pildymo būdą į apačią ar į viršų.

Cell styles srityje galite parinkti įvairius parametrus (spalvą, lygiavimą, šriftą, paraštes ir kt.) lentelės pavadinimui, stulpelio antraštei ar duomenų langeliams.

Pasirinkę reikiamus parametrus ir paspaudę OK, pažymėję savo sukurtą stilių įterpsite tuščią lentelę į brėžinį.

Įterpta lentelė yra paruošta duomenų pildymui eilutėmis. Jos struktūra:

 Jeigu norite pakeisti pildymo tipą į stulpeliais reikia pakoreguoti įterptą lentelę, ji turėtų atrodyti taip:

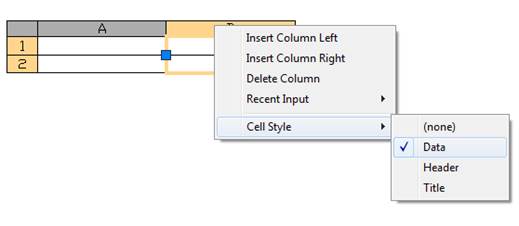

Tai galite padaryti pažymėję lentelės stulpelį ir kontekstiniam meniu prie Cell style pasirinkę pirmam stulpeliui Header (Stulpelio antraštė) ir  antram stulpeliui Data (Duomenys):

Lentelės orientacijos keitimas
