Nuolydžio rodyklės

Komanda  skirta įterpti rodykles, kurios parodo paviršiaus trikampių šlaito kryptį. Rodyklės nukreiptos šlaito žemėjimo kryptimi. Ten kur rodyklės susieina bus kanalas, ten kur jos išsiskiria keteros (takoskyros).

Komanda iškviečiama meniu paspaudus mygtuką arba komandinėje eilutėje suvedus komandą GeoMap_Horizontales_Atvaizd_RodyklesSlaitas.

Paleidus komandą bus atvaizduotas šlaitų intervalų ribų nustatymų dialogas. Žiūrėti GeoMap_Horizontales_Pavirsius_Nustatymai komandą detaliam aprašymui

Atlikus nustatymus bus paklausta (jeigu buvo nustatymuose pažymėta Kurti pakraščius):

Ištrinti senus paviršiaus pakraščių atvaizdavimus? [Taip/Ne] <Taip>:

Galimi veiksmai :

•      „T“ arba „ENTER“ bus ištrinti visi objektai, esantys pakraščių vaizdavimo sluoksnyje

•      „N“ nebus ištrinti jokie objektai

•      „ESC“ nutraukti komandos vykdymą

Tolesnis užklausimas :

Ištrinti senus paviršiaus užpildymo atvaizdavimus? [Taip/Ne] <Taip>:

Galimi veiksmai:

•      „T“ arba „ENTER“ bus ištrinti visi objektai, esantys intervalų vaizdavimo sluoksniuose

•      „N“ nebus ištrinti jokie objektai

•      „ESC“ nutraukti komandos vykdymą

Tolesnis užklausimas :

Mastelis <1.0>:

Galimi veiksmai:

•      „ENTER“ mastelis bus parinktas 1.0

•      Įvesti realų skaičių. atitinkantį  rodyklių blokų mastelį

•      „ESC“ nutraukti komandos vykdymą

Programa įterps po rodyklę kiekvienam paviršiaus trikampiui bei parinks jų spalvą ir sluoksnį pagal tai, į kokį šlaito intervalą papuls trikampis. Bus įterptas SLOPEARROW blokas. Šį bloką galima redaguoti. Taip pat bus atvaizduoti paviršiaus pakraščiai, jei nustatymuose buvo pasirinkta Kurti pakraščius. Galiausiai programa išves Paviršiaus statistika dialogą, kuriame galima apžvelgti rezultatus. Spauskite „Gerai“ komandos vykdymo užbaigimui.

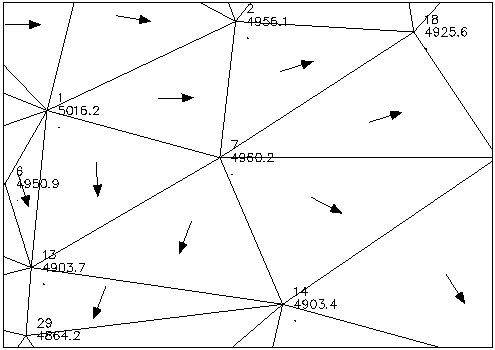

Atvaizduotos nuolydžio rodyklės
