Taškai pagal tinklelį

Komandos paskirtis kurti taškų tinklelį, kurių aukštis imamas iš aktyvaus paviršiaus.

Prieš paleidžiant komandą galima pasirinkti norimus nustatymus paviršiaus nustatymuose.

Ši komanda iškviečiama meniu  paspaudus  mygtuką arba komandinėje eilutėje suvedus komandą GeoMap_Horizontales_TaskaiPagalTinkleli.

Programa užklaus :

Tinklelio pasukimo kampas <0d0'0">:

Tolesni veiksmai:

•      „ENTER“ bus parinktas nulinis pasukimo kampas .

•      Nurodyti pasukimo kampą įvedant realų skaičių arba nurodant du taškus brėžinyje.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Nurodykite tinklelio atramos tašką:

Tolesni veiksmai:

•      Nurodyti tašką brėžinyje.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Tinklelio X intervalas:

Tolesni veiksmai:

•      Nurodyti realų skaičių arba atstumą brėžinyje.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Tinklelio Y intervalas < {X intervalas} >:

Tolesni veiksmai:

•      Nurodyti realų skaičių arba atstumą brėžinyje.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Nurodykite tinklelio viršutinį dešinį kampą:

Tolesni veiksmai:

•      Nurodyti tašką brėžinyje, kuris būtų viršutinis dešinysis kvadrato taškas tinklelio atramos taško atžvilgiu. Priešingu atveju bus išvestas atitinkamas pranešimas.

•      „ESC“ nutraukti komandos vykdymą

Programa užklaus :

Keisti tinklelio dydį arba pasukimo kampą / tinklelio tankumą [Taip/<Ne>]:

Tolesni veiksmai:

•      „N“ arba „ENTER“ bus vykdoma toliau komanda

•      „T“ bus prašoma nurodyti per nauja visus reikalingus duomenis komandos vykdymui.

•      „ESC“ nutraukti komandos vykdymą

Komanda suskaičiuoja kiekvieno tinklelio kvadrato koordinates bei priskiria atitinkama paviršiaus aukštį tose koordinatėse įterpiamam taškui.

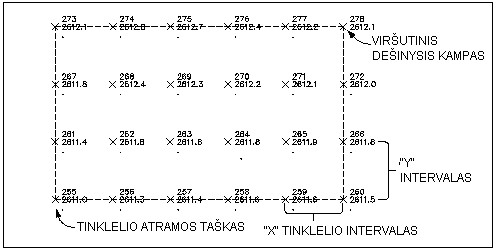

Taškų kūrimas pagal tinklelį
