Taškinių ženklų dėjimas su ženklo pasirinkimo dialogu

Taškinio ženklo dėjimo komandą, kurioje taškinį ženklą duodama pasirinkti taškinio ženklo pasirinkimo lange, galima iškviesti keliais būdais:

•      iškvietus meniu komandą Geo → Ženklai → Taškinių ženklų dėjimas su dialogu mygtuku ;

•      komandinėje eilutėje įvedus komandą GEOMAP_ZENKLAI_TASKINIS1.

Iškvietus komandą pasirodo langas Taškinio ženklo pasirinkimas:

Šiame lange yra ženklai iš taškinių ženklų lentelės, kuri yra nurodyta bendruose nustatymuose. Čia galite atlikti tokius veiksmus:

•      lango kairėje esančiame viršutiniame sąraše pasirinkite lentelės ženklų grupę, kuriai priklauso ieškomas ženklas;

•      lango kairėje esančiame apatiniame sąraše yra visi pasirinktos grupės ženklai, kurie atvaizduoti lango dešinėje pusėje esančiuose laukeliuose;

•      mygtukai <Buvęs ir Sekantis> skirti prieš tai buvusiam arba sekančiam ženklų dvidešimtukui atversti. Tai yra dėlto, kad yra 20 langelių, skirtų ženklų atvaizdavimui.

•      mygtukas Nustatymai skirtas pasirinkto sutartinio ženklo parametrų keitimui. Paspaudus mygtuką atidaromas taškinio ženklo nustatymo langas su aktyvuotu pasirinktu ženklu.

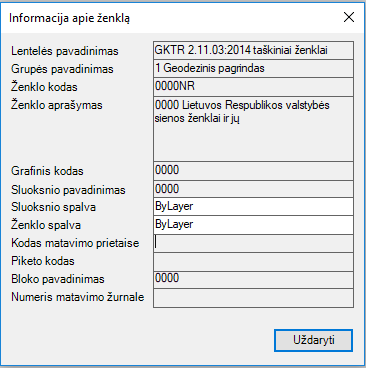

•      mygtukas Informacija skirtas pasirinkto sutartinio ženklo detaliai informacijai peržiūrėti. Iškvietus komandą pasirodo langas Informacija apie taškinį ženklą:

•      mygtukas  yra skirtas keičiamų ženklų pažymėjimui brėžinyje. Jį paspaudus bus parodomos brėžinys, jame pasirinkus norimus ženklus reikia spausti Enter.

•      pasirinkus ženklus šis mygtukas  rodys kiek ženklų yra pasirinkta. Jei ženklų nėra pasirinkta, šis mygtukas nėra aktyvus. Jį paspaudus - parinktas ženklas dialoge bus priskirtas pažymėtiems.

o  Jeigu yra pažymėti keli objektai ir naujai priskiriamas ženklas turi dinamines anotacijas, kurioms uždėta varnelė „Rodyti redagavimo dialogą“, jam atsidarius ir pildant atributinius duomenis, redaguojamas ženklas bus priartintas ir pažymėtas ekrane.

Anotacijos redagavimo dialogas

Varnelė „Dinamiškai“ – jeigu ji uždėta, visada priartinamas tas objektas, kurio duomenys yra suvedinėjami.

Mygtukas „Didinti“ - jis neaktyvus, kai uždėta varnelė. Paspaudus mygtuką priartinama prie objekto, kuriam įvedinėjama informacija.

Jeigu programa objektą priartina netinkamu atstumų, jį galima pakeisti slankiojant žymeklį juostoje.

Mygtukas „Priimti visiems“ visada pateikiamas priskiriant pažymėtiems objektams sutartinius ženklus. Šio mygtuko pagalba, jeigu keičiamas objektas turi atributo lauką AUKSTIS, tai pakeistam objektui yra išlaikoma ši reikšmė. Kitu atveju atributas nekeičiamas.

Mygtukas „Atmesti visiems“ visada pateikiamas priskiriant pažymėtiems objektams sutartinius ženklus. Šio mygtuko pagalba atmetatos visos atributų reikšmės pažymėtiems objektams.

Ženklo paieška – šiame laukelyje įvedus bent tris ženklo pavadinimo raides, atrinkti ženklai bus atvaizduojami dešinėje dialogo pusėje, bei pateikiamas jų sąrašas kairėje. Taip pat galimas ženklų dialogo lentelėje filtravimas pagal ženklo kodą.

•      Paspaudus mygtuką  - bus panaikinami paieškos rezultatai ir ženklai dialoge bus pateikiami standartiškai.

•      Paspaudus mygtuką  - bus pateikiamas paskutinių naudotų ženklų dvidešimtukas.

•      Pažymėjus varnelę   - bus pateikiami  išfiltruoti ženklai pagal jų naudojimo dažnumą, o nuėmus varnelę atstatomas standartinis išdėstymas. Jei varnelė buvo uždėta, o po to nuimta, tai atstatomas standartinės pažymėtos ženklų grupės išdėstymas.

Lange Taškinio ženklo pasirinkimas pasirinkę reikiamą ženklą spauskite mygtuką Dėti ženklą. Tada brėžinyje reikės nurodyti vietą, į kurią reikia įterpti sutartinį ženklą. Nurodžius vietą reikia nurodyti ženklo pasukimo kampą. Ženklų dėjimo nutraukimui spauskite klaviatūros klavišą ENTER arba dešinįjį pelės mygtuką.

Jei GeoMap ženklai yra dedami su įjungtu „Selection Cycling“, tai programa nepateikia objekto pasirinkimo lentelė, kai vienoje vietoje yra keletas objektų.
