Lange Taškinių ženklų nustatymai atliekamas taškinių ženklų bibliotekų sudarymas bei redagavimas. Langas atrodo taip:
Taškinių ženklų nustatymų dialogo langas
Šiame lange galite atlikti tokius veiksmus:
•Viršuje esančiame sąraše Lentelės pavadinimas pasirinkite lentelę, kuriai sudarysite arba redaguosite ženklų bibliotekas. Šiame sąraše yra tik taškinių ženklų lentelių pavadinimai.
•Sąraše Grupės pavadinimas pasirinkite taškinių ženklų lentelės grupę, kuriai sudarysite arba redaguosite ženklų biblioteką.
•Sąraše Sutartinio ženklo aprašymas yra visi pasirinktos grupės sutartiniai ženklai. Ženklai atvaizduojami dešinėje sąrašo pusėje srityje Sutartinio ženklo vaizdas esančiuose langeliuose. Pažymėjus tam tikrą ženklą sąraše, pažymimas ir atitinkamas langelis, taip pat ir atvirkščiai – pažymėjus langelį, pažymimas ir atitinkamas sąrašo elementas.
•Puslapyje Pagrindinis atliekami tokie pagrindiniai taškinio ženklo nustatymai:
Taškinių ženklų pagrindiniai nustatymai
o Laukelyje Numeris matavimo žurnale yra ženklo numeris, kuris nurodo kurioje sąrašo vietoje ėjimų lyginimo lango kodų sąraše bus ženklas. Tarkime, kad kodas yra 1. Šiuo atveju ėjimų lyginimo lango kodų sąraše šis ženklas bus pirmoje vietoje. Numerius ženklams priskirti galima taškinių ženklų redagavimo lentelėje.
o Laukelyje Unikalus ženklo kodas yra pažymėto ženklo kodas, kuris buvo nurodytas kuriant ženklą. Šio kodo redaguoti neįmanoma. Visoje lentelėje šį kodą gali turėti tik vienas ženklas.
o Laukelyje Grafinis kodas yra nurodomas ženklo grafinio kodo pavadinimas. Šis kodas bus įrašytas į atributinės lentelės GKodo lauką, kuris buvo nurodytas kuriant ženklų lentelę (apie tai skaitykite skyrelyje Sutartinių ženklų lentelės). Jei Gkodo laukas nebuvo nurodytas, jis į lentelę nebus įrašytas.
o Laukelyje Kodas matavimo prietaise nurodomas taškinio ženklo kodas, naudojamas matavimo prietaise.
o Laukelyje Piketo kodas yra įrašomas ženklo kodas, kuris įrašomas į piketo kodo lauką. Jeigu laukelis tuščias, į piketo kodo lauką bus įrašyta „Kodas matavimo prietaise“ reikšmė. Jeigu laukelyje įrašytas tarpas, tada į piketo kodą nebus įrašomą jokia reikšmė.
o Sąraše Sluoksnio pavadinimas galite įrašyti arba pasirinkti iš sąrašo sluoksnį, kuriame bus braižomas sutartinis ženklas. Sąraše yra visi sluoksniai, esantys aktyviame brėžinyje. Jei sluoksnis nenurodytas – ženklas bus brėžiamas aktyviame sluoksnyje.
o Du kartus paspaudę kairįjį pelės mygtuką ant laukelio Sluoksnio spalva, pasirodžiusioje spalvų paletėje galėsite nurodyti sutartinio ženklo sluoksnio spalvą. Ši spalva bus priskirta naujam sluoksniui, į kurį dedamas ženklas. Jei sluoksnis buvo sukurtas prieš dedant sutartinį ženklą – jo spalva nebus keičiama. Spalva gali būti nurodoma ACI arba RGB formatu. ACI spalvos kodas yra skaičiai nuo 0 iki 256. RGB spalvos kodas 3 reikšmės nuo 0 iki 255 atskirtos kableliu, pvz.: 0,0,255.
o Du kartus paspaudę kairįjį pelės mygtuką ant laukelio Ženklo spalva, pasirodžiusioje spalvų paletėje galėsite nurodyti sutartinio ženklo spalvą. Spalva gali būti nurodoma ACI arba RGB formatu. ACI spalvos kodas yra skaičiai nuo 0 iki 256. RGB spalvos kodas 3 reikšmės nuo 0 iki 255 atskirtos kableliu, pvz.: 0,0,255.
o Norėdami priskirti sutartiniam ženklui atributų lentelę (es) ir reikiamas atributų reikšmes, spauskite mygtuką Atributai... Plačiau apie šią komandą skaitykite skyrelyje Atributų priskyrimas sutartiniams ženklams.
Puslapyje Tipas galima nustatyti šiuos parametrus:
•Sutartinio ženklo bloko failas. Šis laukas naudojamas nurodyti bloko failą. Jei nurodytas dinaminių blokų failas, reikės nurodyti sutartinio ženklo bloką ir jo būseną.
•Sutartinio ženklo bloko failas. Šis laukas naudojamas pasirinkti bloko vardą iš blokų failo.
•Sutartinio ženklo bloko būsena. Šis laukas skirtas nurodyti dinaminio bloko būseną. Norėdami atlikti šį veiksmą paspauskite mygtuką „...“. Tada pasirinkite bloką bei jo būseną ir spauskite „Pasirinkti“ dialoge „Dinaminiai blokai“.
•Įrenginio pavadinimas. Šis laukas skirtas įvesti šulinio pavadinimą. Įvesta reikšmė įsirašo į šulinio kortelės lauką „Įrenginio pavadinimas“.
•Įvado numerio sluoksnis. Šis laukas skirtas įvado numerio sluoksnio nustatymui. Jeigu sluoksnis jame nenurodytas, jis paimamas toks pats, kaip šulinio.
Taškinių ženklų tipo nustatymai
Dinaminio bloko pasirinkimo dialogas
Uždėta varnelė „Šis ženklas yra šulinys“ rodo, kad blokas yra šulinys. Žemiau esantys laukai:
„Įrenginio pavadinimas“ lauke įvesta reikšmė automatiškai įrašoma šulinių redaktoriaus lauke „Įrenginio pavadinimas“.
„Įvado numerio sluoksnis“ lauke įvedamas šulinio įvado numerio sluoksnis.
Nuimta varnelė, kviečiant šulinių redaktorių, neskaitoma. Tokiu atveju, šulinių redaktoriuje įrenginio pavadinimas įsirašo iš ženklo atributikos (Properties). Norint, kad šiuos šulinius atpažintų GIS duomenų tikrinimas, bloką reikia įterpti į DWS failą, naudojamą tikrinime bei aprašyti bloko atributus auselėje „Pagrindinis“. Šuliniams varneles galima dėlioti šiame dialoge (taškinių ženklų nustatymai) arba taškinių ženklų redagavimo lentelėje.
Puslapyje Kita nurodomi kiti ženklo parametrai:

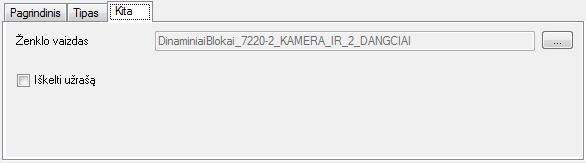

Taškinių ženklų vaizdo nustatymai
o Prie Ženklo vaizdo paspaudę
mygtuką
turėsite nurodyti
ženklo vaizdo paveiksliuką .gif formatu.
Ženklo vaizdo nurodymas
Ženklo vaizdas turi būti tame pačiame kataloge, kaip ir kuriant lentelę nurodėte kelią iki sutartinių ženklų katalogo. Jei nurodytas ženklo vaizdas yra kitame kataloge, jie automatiškai nukopijuojami į sutartinių ženklų katalogą. Jei kopijuojant sutartinių ženklų kataloge toks failas jau egzistuoja, apie tai yra pranešama ir failas neperrašomas. Tokiu atveju paimamas failas iš sutartinių ženklų katalogo. Jei užkraunant ženklus jų atvaizdai sutartinių ženklų kataloge nerandami – jie neatvaizduojami.
Dinaminiams blokams atvaizdo failas ieškomas pagal tokią struktūrą: [Dinaminių blokų DWG pavadinimas]_[bloko pavadinimas]_[būsenos pavadinimas]. Taip pat lietuviškos raidės ĄČĘĖĮŠŲŪŽ atitinkamai keičiamos į ACEEISUUZ, tarpai keičiami į '_', o kableliai yra pašalinami.
Pavyzdžiui:
DinaminiaiBlokai_4305_1000.gif, DinaminiaiBlokai_7225-2_KAMERA_IR_2_DANGCIAI.gif.
Sudarydami sutartinių ženklų bibliotekas ženklo vaizdo failo galite ir nenurodyti. Jie yra skirti tik tam, kad galėtumėte vizualiai matyti kaip atrodo sutartinis ženklas.
o Iškelti užrašą – nauja varnelė, naudojama, kai dedant sutartinį ženklą pageidaujama įvesti kokią nors dinaminės anotacijos reikšmę.
•Mygtuko Užsaugoti pagalba užsaugosite aktyviam sutartiniam ženklui padarytus pakeitimus (pakeistą grafinį kodą, kodą matavimo prietaise, sluoksnį, spalvą, bloko failą, vaizdo failą). Pereinant prie kito ženklo, jei aktyvaus ženklo pakeitimai nebuvo užsaugoti, dar bus užklausiama ar norite užsaugoti pakeitimus. Paspaudus Taip, visi aktyviam ženklui padaryti pakeitimai bus išsaugoti.
•Norėdami sukurti naują sutartinį ženklą spauskite mygtuką Naujas. Iškvietus šią komandą pasirodo naujo ženklo sukūrimo langas:
Naujo taškinio ženklo kūrimo langas
Šiame lange laukelyje Unikalus ženklo kodas nurodykite kuriamo ženklo kodą. Visoje lentelėje šį kodą gali turėti tik vienas ženklas. Laukelyje Ženklo pavadinimas nurodykite kuriamo ženklo pavadinimą. Po šių veiksmų spauskite mygtuką Gerai. Bus sukurtas naujas sutartinis ženklas, kurio daugiau parametrų (grafinį kodą, kodą matavimo prietaise, sluoksnį, spalvą, bloko failą, vaizdo failą) galėsite nurodyti lange Taškinių ženklų nustatymai. Apie tai rašyta šio skyriaus pradžioje.
•Paspaudę mygtuką Pervadinti pasirodžiusiame pavadinimo keitimo lange galėsite pakeisti sutartinio ženklo pavadinimą.
•Paspaudę mygtuką Kopijuoti galėsite padaryti aktyvaus sutartinio ženklo kopiją. Iškvietus komandą pamatysite tokį patį langą kaip ir naujo ženklo kūrime. Skirtumas tas, kad sukurtas ženklas turės visus kopijuojamo ženklo parametrus (grafinį kodą, kodą matavimo prietaise, sluoksnį, spalvą, bloko failą, vaizdo failą).
•Norėdami aktyvų ženklą perkelti iš vienos taškinių ženklų lentelės į kitą arba iš vienos grupės į kitą paspauskite mygtuką Perkelti. Pasirodo perkėlimo langas:
Taškinio ženklo perkėlimo langas
Šiame lange, laukelyje Lentelės pavadinimas, iš sąrašo pasirinkite taškinių ženklų lentelę, į kurią norite perkelti ženklą. Sąraše Grupės pavadinimas pasirinkite lentelės ženklų grupę, į kurią turi būti perkeliamas ženklas. Atlikus šiuos veiksmus spauskite mygtuką Gerai. Ženklas bus perkeltas į nurodytą lentelę ir nurodytą jos grupę.
•Paspaudę mygtuką Ištrinti ištrinsite aktyvų ženklą. Bus užklausiama ar tikrai norite trinti aktyvų ženklą. Jei atsakysite Taip – ženklas bus ištrintas.
