Komanda „Brėžinio paruošimas darbui“ skirta sukurti paviršių „Geležinkelio paviršius X“ iš piketų, kurie turi kodą „ASIS“ ir kelio ašinei linijai priskirti kilometražo (KM) reikšmę (mm).
Komanda gali būti iškviečiama šiais būdais:
•Paspaudus mygtuką ;
•Komandinėje eilutėje įvedę komandos pavadinimą „GEOMAP_TRAIN_PARUOSTI_BREZINI“.
Iškvietus komandą tolimesnių veiksmų seka tokia:
1. Pažymėkite piketus. Tarp pažymėtų taškų turi būti bent trys piketai su kodu „ASIS“.
2. Pažymėkite kelio ašinę liniją. Pasirinktas objektas turi būti POLYLINE tipo.
3. Įveskite kelio pradžios piketažo reikšmę. Įvesta reikšmė atributinėje lentelėje „GELEZINKELIS“ atvaizduojama milimetrų (mm) tikslumu.
Atlikus šiuos veiksmus funkcija „Brėžinio paruošimas darbui“ sukurs paviršių „Geležinkelio paviršius X“, kuris sudarytas iš piketų, turinčių kodą „ASIS“, o kelio ašinei linijai prikabins atributinę lentelę „GELEZINKELIS“ su lauku „KM“ ir priskirta kelio pradžios piketažo reikšme..
Kelio ašinės linijos atributinė lentelė
Sukurtą paviršių ir jį sudarančius piketus galite peržiūrėti paviršiaus modeliavimo modulio paviršiaus dialoge.

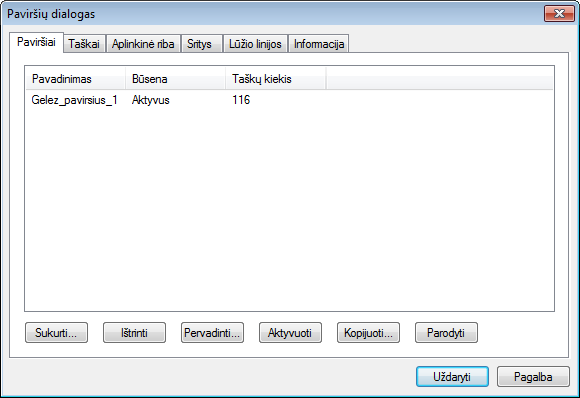

Sukurtas paviršius

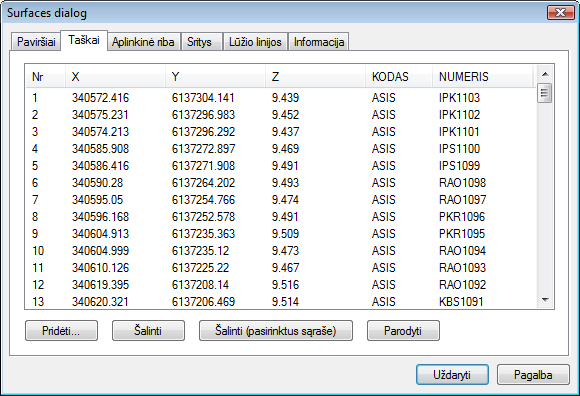

Paviršiaus taškai
Paruošus brėžinį darbui, galima vykdyti kitas komandas:
1. Skersinio profilio braižymas.
2. Išilginio profilio braižymas.
4. Piketažas keliui.
